S7-200 PLC整数加法指令：+I

    整数加法指令的梯形图和语句表如图3-68所示，使能输入端EN有效时，将两个单字长（16位）的有符号整数IN1和IN2相加，产生一个16位整数结果OUT。
    图3-68    整数加法指令    在LAD和FBD中，以指令盒形式编程，执行结果为：IN1+IN2→OUT。    在STL中，通常将IN2与OUT公用一个地址单元，执行结果为：IN1+OUT→OUT。    指令格式：+I IN1，OUT    IN1和IN2的寻址范围：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、*AC、*VD、*LD和常量。    OUT的寻址范围：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*AC、*VD、*LD。    整数加法指令的使用实例如图3-69和图3-70所示。

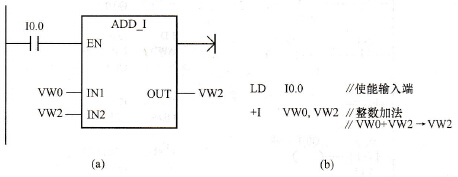

    图3-69    整数加法指令举例1    (a)梯形图；(b)语句表

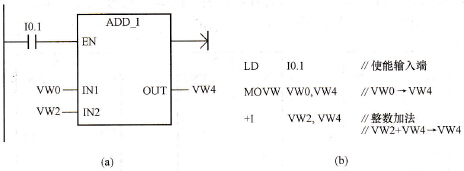

    图3-70    整数加法指令实例2    (a)梯形图；(b)语句表    图3-70中，整数加法指令中IN2 (VW2)与OUT (VW4)不是用同一地址单元。操作时，先用MOV_W指令将IN1 (VWO)传送到OUT (VW4)，然后再执行整数加法操作。事实上，减法、除法、乘法指令等遇到上述情况，也可作类似的处理。
