S7-200 PLC减法运算指令

    减法指令是对有符号数进行相减操作，包括整数减法、双整数减法和实数减法，这三种减法指令与所对应的加法指令除运算法则不同之外，其他方面基本相同。三种减法指令的梯形图和语句表分别如图3-73中(a)～(c)所示。
    图3-73    减法运算指令    (a)整数减法指令；(b)双整数减法指令；(c)实数减法指令    减法指令影响的特殊存储器位：SM1.0（零）；SM1.1（溢出）；SM1.2（负）。使能流输出ENO断开的出错条件：0006（间接寻址）；SM1.1（溢出）；SM4.3（运行时间）。    在LAD和FBD中，以指令盒形式编程，执行结果为：IN1-IN2→OUT。    在STL中，通常将IN1与OUT公用一个地址单元，执行结果为：OUT-IN2→OUT。    指令格式：-I    IN2，OUT／／整数减法，OUT-IN2→OUT    -D IN2，OUT／／双整数减法    -R IN2，OUT／／实数减法    减法指令的使用举例如图3-74所示。

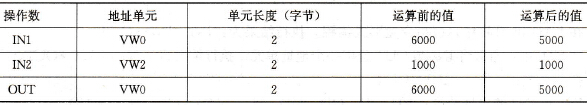

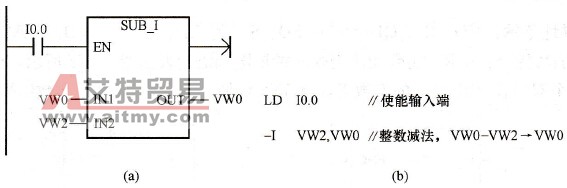

    图3-74    整数减法使用举例    (a)梯形图；(b)语句表    图3-74整数减法指令执行后结果如表3-16所示。    表3-16    操作数执行前后的结果
