S7-200 PLC逻辑取反指令

    逻辑取反指令包括字节逻辑取反指令、字逻辑取反指令和双字逻辑取反指令，这些指令的梯形图和语句表如图3 - 90所示。
    图3-90    逻辑取反指令    (a)字节逻辑取反指令；(b)字逻辑取反指令；(c)双字逻辑取反指令    INVB，字节逻辑取反指令，使能输入端EN有效时，把两字节的逻辑数按位求反，得到一字节长的逻辑输出结果OUT。    INVW，字逻辑取反指令，使能输入端EN有效时，把两个字的逻辑数按位求反，得到一个字长的逻辑输出结果OUT。    INVD，双字逻辑取反指令，使能输入端EN有效时，把两个双字的逻辑数按位求反，得到、一个双字长的逻辑输出结果OUT。    指令格式：INVB OUT    INVW    OUT    INVD    OUT    逻辑运算指令实例如图3 - 91所示。

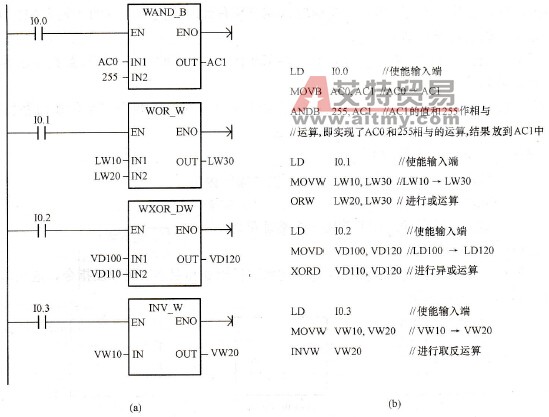

    图3-91    逻辑运算指令使用实例    (a)梯形图；(b)语句表
