S7-200 PLC除法运算指令

    除法运算指令是对有符号数进行相除操作，包括整数除法、完全整数除法、双整数除法和实数除法，四种除法指令的梯形图和语句表分别如图3-79中(a)～(d)所示。这四种除法指令与所对应的乘法指令除运算法则不同之外，其他方面基本相同。
    图3-79    除法指令    (a)整数除法；(b)完全整数除法；(c)双整数除法；(d)实数除法    除法指令影响的特殊存储器位：SM1.0（零）；SM1.1（溢出）；SM1.2（负）；SM1.3（除数为0）。    使能流输出ENO断开的出错条件：0006（间接寻址）；SM1.1（溢出）；SM1.3（除数为0）；SM4.3（运行时间）。    在LAD和FBD中，以指令盒形式编程，执行结果为：IN1/IN2→OUT。    在STL中，通常将IN1与OUT公用一个地址单元，执行结果为：OUT/IN2→OUT。    指令格式：/I    IN2，OUT //整数除法，OUT/IN2→OUT    DIV    IN2，OUT //整数完全除法    /D    IN2，OUT//双整数除法    /R    IN2，OUT//实数除法    在整数除法中，两个16位的整数相除，产生一个16位的整数商，不保留余数。双整数除法也是同样过程，只是位数变为32位。    在整数完全除法中，两个16位的有符号整数相除，产生一个32位结果，其中，低16位为商，高16位为除数。32位结果的低16位运算前被兼用存放被除数。    除法指令使用举例如图3-80所示。

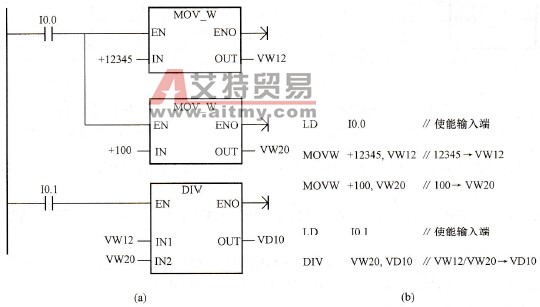

    图3-80    整数完全除法举例    (a)梯形图；(b)语句表    图3-80中，VD10包含VW10和VW12，进行整数完全除法时，指令将两个16位整数相除（其中被除数是VD10的低16位，即VW12中的值12345），得出一个32位结果，其中包括一个16位余数（存在高位VW10中）和一个16位商（存在低位VW12中）。运算结束后，(VW10)=45，(VW12)=123。在S7-200 PLC中，当数据长度为字或双字时，最高有效字节为起始地址字节。
