S7-200 PLC双字自增和双字自减指令：INCD和DECD

    双字自增和双字自减指令的梯形图和语句表分别如图3 - 83 (a)和(b)所示，使能输入端EN有效时，把一双字长的有符号输入数IN加1或减1，得到一个双字长的有符号输出结果OUT。    IN的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、HC、*VD、*LD、*AC和常量。    OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*LD、*AC。    在LAD和FBD中，以指令盒形式编程，执行结果为：IN+1→OUT和IN-1→OUT。    在STL中，执行结果为：OUT+1→OUT和OUT-1→OUT。    指令格式：INCD OUT    DECD    OUT    本指令影响的特殊存储器位：SM1.0（零）；SM1.1（溢出）；SM1.2（负）。    自增和自减指令的使用实例如图3-84所示。
    图3-83    双字自增自减指令    (a)双字自增指令；(b)双字自减指令

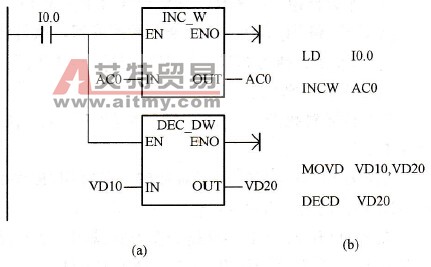

    图3-84    自增和自减指令使用举例    (a)梯形图；(b)语句表
