S7-200 PLC接通延时定时器指令：TON

    接通延时定时器指令的梯形图和语句表如图3 - 40所示，用于单一间隔定时。TON为定时器标识符，Tn为定时器编号，IN为启动电平输入端（数据类型是BOOL型），PT为时间设定值输入端（数据类型是整形）。
    图3-40    接通延时定时器指令    当定时器的启动信号IN的状态为0时，定时器的当前值为0，定时器位也为0（动合触点断开，动断触点闭合），定时器没有工作。当启动信号由0变为1时，定时器开始工作，每过一个基本时间间隔，定时器的当前值加1。若定时器的当前值等于或大于其设定值PT时，定时器延时时间到，这时定时器位由0转换为1（动合触点闭合，动断触点断开）。在定时器输出状态改变后，定时器继续计时直到最大值32 767时才停止计时，当前值将保持不变。只要当前值大于PT值，定时器位就为1，如果不满足这个条件，定时器位应为0。    当IN信号由1变为0，则当前值复位（置为0），定时器位也为0。当IN信号由0变为1后持续的时间不足以使得当前值达到PT时，定时器位也不会由0变为1。    指令格式：TON    Txxx，PT    例：    TON    T33，13    接通延时定时器指令的使用实例如图3-41所示。

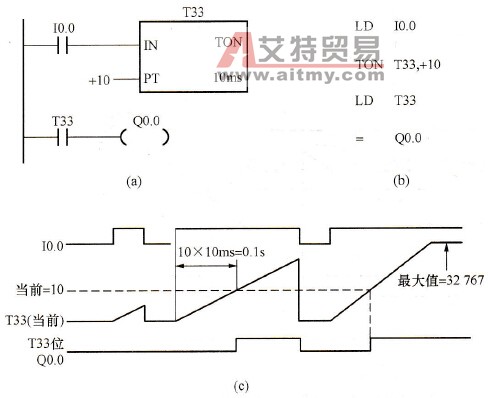

    图3-41    接通延时定时器指令应用举例    (a)梯形图；(b)语句表；(c)时序图
