S7-200 PLC有记忆接通延时定时器指令：TONR

    有记忆接通延时定时器指令的梯形图和语句表如图3-42所示，TORN为定时器标示符，Tn为定时器编号，IN为启动电平输入端，PT为时间设定值输入端。
    图3-42    有记忆接通延时计时器指令    该定时器用于对许多间隔的累计定时，工作原理与接通延时定时器基本相同。不同之处在于有记忆接通延时定时器的当前值是可以记忆的。上电周期或首次扫描时，定时器位为0 (OFF)，当前值保持。使能输入IN接通时（由0变为1），定时器位为OFF，当前值从保持值开始累计计数时间。使能输入IN断开（IN由1变为0），定时器位和当前值保持最后状态。使能输入再次接通时，当前值从上次的保持值继续计数，当累计当前值达到预设值时，定时器位为1 (ON)，当前值连续计数到32 767，才停止计时。    指令格式：TONR    Txxx，PT    例：    TONR    T20，63    需要注意的是，TONR定时器只能用复位指令进行复位操作，使当前值清零。有记忆接通延时定时器指令使用实例如图3-43所示。

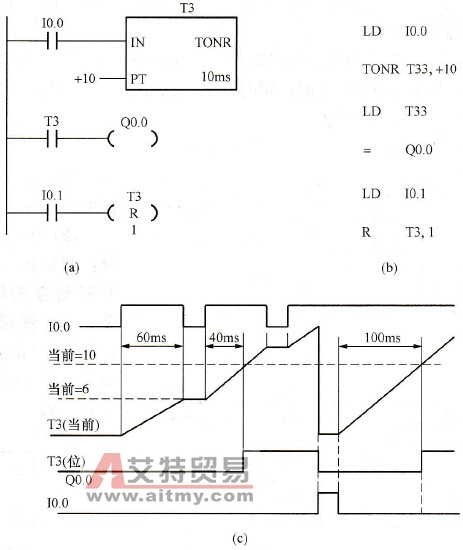

    图3-43    有记忆接通延时定时器指令实例    (a)梯形图；(b)语句表；(c)时序图
