S7-200 PLC双字循环左移和双字循环右移指令：RLD，

    双字循环左移和双字循环右移指令的梯形图和语句表分别如图3-61(a)和(b)所示，指令盒与字节循环移位只是把名称变为ROL_DW和ROR_DW，其他部分完全相同。使能输入有效时，把双字型输入数据IN循环左移或循环右移N位后，再将结果输出到OUT所指的双字存储单元（在语句表中，结果存放在IN中）。实际移位次数为设定值取以32为底的模所得的结果。
    图3-61    双字循环移位指令    (a)双字循环左移；(b)双字循环右移   指令格式： RLD    OUT，N    （双字循环左移）                           RRD    OUT，N    （双字循环右移）    例：    RLDMD0，3                 RRD    LD0，2    移位指令和循环移位指令的使用实例如图3-62所示。

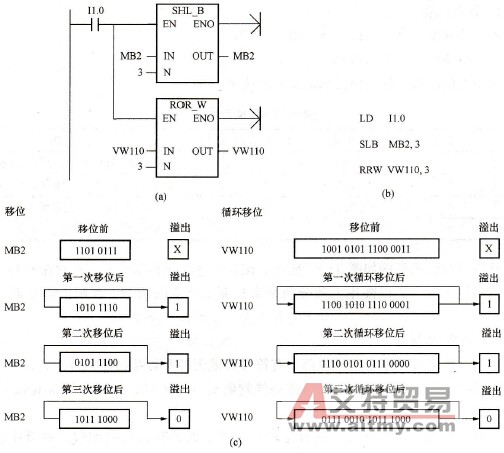

    图3-62    移位指令和循环移位指令的使用距离    (a)梯形图；(b)语句表；(c)执行结果
