S7-200 PLC标准触点指令应用实例

    程序实例：    本程序段用以介绍标准触点指令在梯形图、语句表和功能块图3种语言编程中的应用，请读者仔细比较不同编程工具的区别与联系。梯形图和语句表程序结构如图3-12所示。

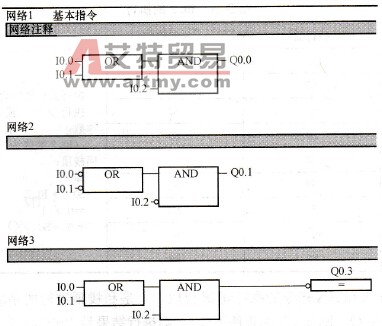

    图3-12    标准触点梯形图和语句表举例    本程序对应的功能框图如图3-13所示。在功能框图中，动断触点的装入和串并联用指令盒的对应输入信号端加圆圈来表示。

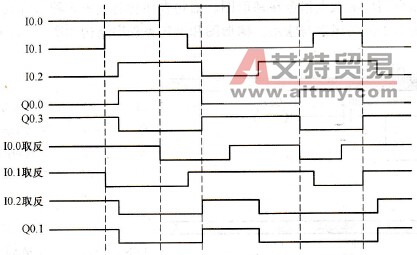

    图3-13    标准触点的功能块图    程序执行的时序图如图3-14所示。
    图3-14    程序执行时序图
