S7-200 PLC置位与复位指令

    置位、复位操作指令的梯形图和语句表表示如图3-16所示。置位即置1，复位即置0。置位和复位指令可以将位存储区的某一位开始的一个或多个（最多可达255个）同类存储器位置1或置0。这两条指令在使用时需指明三点：操作性质、开始位和位的数量。各操作数类型及范围如表3-9所示。
    图3-16    置位与复位操作指令    (a)置位指令；(b)复位指令    表3-9    置位和复位指令操作数类型及范围
 操作数     范    围     类型  位(bit) I, Q, M, SM, TC, V, S, L     BOOL型  数量(n) VB, IB, QB, MB, SMB, LB, SB, AC, *VD, *AC, * LD     BYTE型     当置位信号来临(1或ON)时，被置位（置1），即使置位信号变为0以后，被置位的状态仍然可以保持，直到其复位信号到来。在执行置位操作指令时，注意被置位的数目应是从指令中指定的位地址bit开始，共有n个。    当复位信号来临(1或ON)时，被复位（置0），即使复位信号变为0以后，被复位的状态仍然可以保持，直到其置位信号到来。在执行复位操作指令时，注意被复位的数目应是从指令中指定的位地址bit开始，共有n个。    (1)置位指令：S。将位存储区的指定位(位bit)开始的n个同类存储器位置位。    指令格式：S bit， n    例：    S Q0.0， 1    (2)复位指令：R。将位存储区的指定位(位bit)开始的n个同类存储器位复位。当用复位指令时，如果是对定时器T位或计数器C位进行复位，则定时器或计数器位被复位，同时，定时器或计数器的当前值被清零。    指令格式：R bit， n    例：    R Q0.2， 0    在语句表( STL)中，当栈顶值为1时，才能执行置位指令S或复位指令R。置位后即使栈顶值变为0，仍保持置位；复位后即使栈顶值变为0，仍保持复位。可见这两条指令均有“记忆”功能。    置位和复位指令应用编程序举例如图3-17所示。

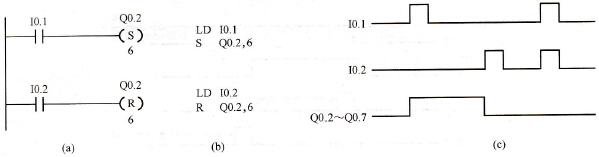

    图3-17    置位和复位操作指令应用    (a)梯形图；(b)语句表；(c)时序图
