S7-200 PLC立即复位指令

    RI，立即复位指令。用立即复位指令访问输出点时，从指令所指出的位(bit)开始的n个（最多128个）物理输出点被立即复位，同时，相应的输出映像寄存器的内容也被刷新。当复位信号变为0以后，被复位的状态可以保持，直到使其置位信号到来。    指令格式：RI    bit，    n    例：    RI    Q0.0，    10    SI和RI指令的操作数类型及范围如表3-10所示，指令的梯形图和语句表如图3-20所示。
    图3-19    立即输出操作指令
    图3-20    立即置位、复位指令    (a)立即置位指令；(b)立即复位指令    表3-10    立即置位和立即复位指令操作数类型及范围
 操作数     范    围     类型  位bit     Q     BOOL  数量N VB,IB,QB,MB,SMB,LB,SB,AC,*VD,* AC,*LD,常数     BYTE     应用举例：图3-21所示为立即指令应用中的一段程序及程序对应的时序图。    时序图中的Q0.1和Q0.2的跳变与扫描周期的输入扫描时刻不同步，这是由于两者的跳变发生在程序执行阶段，立即输出和立即置位指令执行完成的一刻。

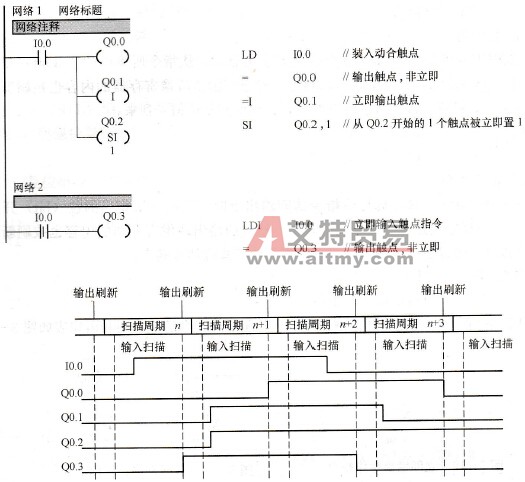

    图3-21    立即指令程序及其对应时序图
