PLC操作方式的概念

    设备的操作方式大致分为手动方式和自动方式，它们又可再分为其他运行方式，图3 -27所示的操作面板就是据此考虑的。其运行及紧急停止的按钮与PLC程序无关。用这两个按钮使PLC外部负载的电源接通(ON)或断开(OFF)。
    用各自的按钮使各个负载单独接通或断开的方式。    该方式下按动回原点按钮时，机械自动向原点回归。    按动一次启动按钮，前进一个工步（或工序）。在原点位置按动起动按钮，自动运行一遍再在原点停止。若在中途按动停止按钮就停止运行；再按起动按钮，从断点处开始继续运行，回到原点自动停止。z    在原点位置按动起动按钮，开始连续地反复运行。若中途按动停止按钮，动作将继续到原点为止才停止。    另外，对于单步运行，可不必对各负载都设置按钮，因为可以使用编程器进行强制ON/OFF。    若使用后面（4.8节）将要叙述的功能指令FNC 60 (IST)，能自动设定与各个运行方式相对应的初始状态。    为了使用这个功能指令，必须指定如下具有连续编号的输入点。如果无法指定连续编号，则要使用辅助继电器(M)，重新安排输入编号，在设置FNC 60 (IST)时(M)作为首输入元件号。

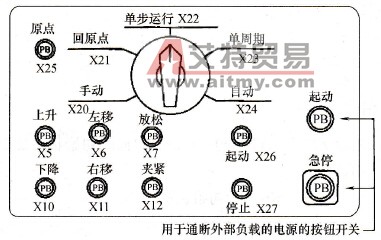

    图3-27    操作面板    X20：手动    X21：回归原点    X22：单步运行    X23：单周期运行    X24：连续运行    X25：回原点起动    X26：自动起动    X27：停止    为了使X20~ X24不会同时接通，可使用选择开关。    重新安排输入编号例（见图3-28）：
    图3-28    重新安排输入编号例    用非连续输入    X30：手动    X35：回原点    X33：单步执行    X40：单周期执行    X32：自动运行    只用自动及回原点方式时    X30：回原点    X31：自动    X32：自动／回原点起动    X33：停止    只用自动及手动方式时    X30：手动    X31：自动    X32：自动方式起动    X33：停止    X34：回原点起动    X26：自动起动    X41：停止
