FX2N PLC同一信号作为多个状态之间转移条件的处理

    在某些应用中，流程中各个状态之间的转移条件是同一信号。原本的意思是当这信号来时流程上走一步，信号再来时再走一步。但若编程时写成如图3-21所示的例子，则当M0信号来时整个流程会“走通”，即一次通过全部状态。对这种情况可采用以下两种方法处理：    方法1：在每个状态中设置一个阻挡元件，以防止“走通”现象。如图3-22所示，进入S30时，M1脉冲阻止进一步转移；M0下一个脉冲来时，阻挡脉冲消失，可顺利向下转移。每个状态中都设一个阻挡元件，保证M0来一个脉冲向下走一步。    方法2：利用脉冲触点指令( LDP、LDF、ANP等)与M2800~ M3071辅助继电器配合可得到方法1同样的结果，如图3-23所示。
    图3-21    流程会“走通”

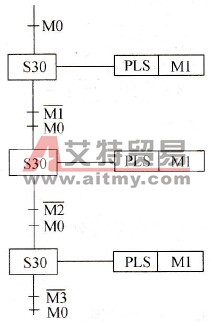

    图3-22    防止“走通”方法1

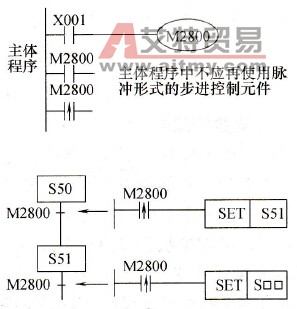

    图3-23    防止“走通”方法2
