FX2N PLC触点串联( AND/ANI)指令应用示例及说明

    触点串联指令如表2-2所示，其应用如图2-2所示。    表2-2    触点串联指令表
    AND，与指令。用于单个常开触点的串联。    ANI，与非指令。用于单个常闭触点的串联。

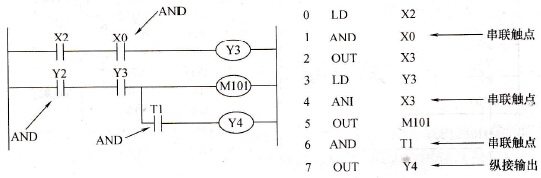

    图2-2    AND/ANI指令应用示例   说明：    ①用AND、ANI指令，可进行触点的串联连接。串联触点的个数没有限制，该指令可以多次重复使用。    ②OUT指令后，通过触点对其他线圈使用OUT指令称为纵接输出或连续输出，如图2-2中的OUTY4。这种纵接输出，如果顺序不错，可以多次重复。但如果驱动顺序换成图2-3所示的形式，则必须用后文中提到的MPS指令。这时程序步增多，因此不推荐使用。
    图2-3    驱动顺序的形式
