S7-200 PLC数据区存储器的地址表示格式

    存储器是由许多存储单元组成的，每个存储单元都有惟一的地址，可以依据存储器地址来存取数据。数据区存储器地址的表示格式有位、字节、字、双字地址格式。    (1)位地址格式。数据区存储器区域的某一位的地址格式由存储器区域标识符、字节地址和位号组成，如I5.6表示输入映像寄存器中的一位地址，I是输入映像寄存器的标识符，5是字节地址，6是位号，在字节地址5和位号6之间用点号“．”隔开，如图3-3所示。其中MSB表示最高位，LSB表示最低位。
    图3-3    存储器的位地址格式    (2)字节、字、双字地址格式。数据区存储器区域的字节、字、双字地址格式由存储器区域标识符、数据长度及该字节、字或双字的起始地址组成，格式为：ATx，其中A为区域标识符、T为数据长度、x为该字节、字或双字的起始字节地址。图3-4中，用VB100、VW100、VD100分别表示字节、字、双字的地址。VW100由VB100、VB101两个字节组成；VD100由VB100～VB103四个字节组成。
    (3)其他地址格式。数据区存储器区域中，还包括定时器存储器(T)、计数器存储器(C)、累加器(AC)、高速计数器(HC)等，它们是模拟相关的电器元件的。它们的地址格式为：Ay，其中A表示区域标识符和y表示元件号，例如，T35表示某定时器的地址，T是定时器的区域标识符，35是定时器号，同时T35又可表示此定时器的当前值。

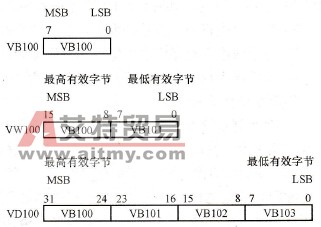

    图3-4    存储器中的字节、字和双字地址表示
