FX2N PLC触点并联(OR/ORI)指令应用示例及说明

    触点并联指令如表2-3所示，其应用示例如图2-4所示。    表2-3    触点并联指令表
    OR，或指令。用于单个常开触点的并联。    ORI，或非指令。用于单个常闭触点的并联。

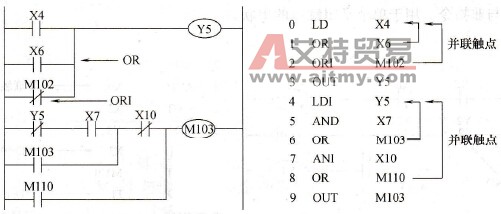

    图2-4   OR/ORI指令应用示例    说明：    ①OR、ORI用作为1个触点的并联连接指令，为连接2个以上的触点串联连接的电路块的并联连接时，要用后述的ORB指令。    ②OR、ORI指令是从该指令的当前步开始，对前面的LD、LDI指令并联连接。并联连接的次数无限制，但由于编程器和打印机的功能对此有限制，所以并联连接的次数实际是有限制的（24行以下）。
