FX2N PLC串联电路块的并联(ORB)指令应用示例及说明

    串联电路块的并联指令如表2-4所示，其应用示例如图2-5所示。    表2-4    串联电路块的并联指令表
    说明：    ①2个以上的触点串联连接的电路称为串联电路块。串联电路块并联连接时，分支的开始用LD、LDI指令，分支的结束用ORB指令。    ②ORB指令与后述的ANB指令等均为无操作元件号的指令。

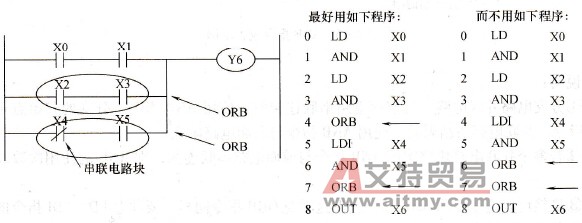

    图2-5    ORB指令应用示例    注意：    ①每一电路块使用ORB指令（参见上述编得好的程序），则并联电路块数无限制。    ②ORB指令也可连续使用（见上述编得不好的程序），但这样用时，重复使用LD、LDI指令的次数限制在8次以下。这一点要注意。
