FX2N PLC并联电路块的串联(ANB)指令应用示例及说明

    并联电路块的串联指令如表2-5所示，其应用示例如图2-6所示。    表2-5    并联电路块的串联指令表

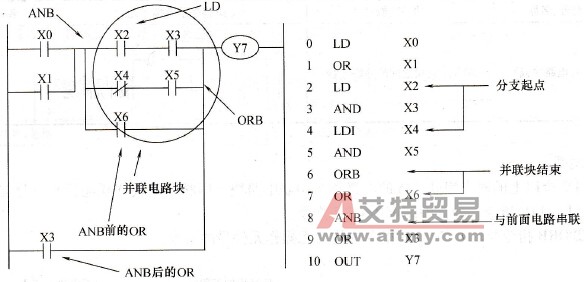

    图2-6    ANB指令应用示例    说明：    ①分支电路并联电路块与前面电路串联连接时，使用ANB指令。分支的起始点用LD、LDI指令。并联电路块结束后，使用ANB指令与前面电路串联。    ②若多个并联电路块顺次用ANB指令与前面电路串联连接，则ANB的使用次数没有限制。    ③虽然可以连续使用ANB指令，但这时与ORB指令同样，要注意LD、LDI指令的使用次数限制（8次以下）。
