FX2N PLC主控触点(MC/MCR)指令应用示例及说明

    主控触点指令如表2-7所示。    表2-7    主控触点指令表
    MC为主控指令，用于公用串联触点的连接。    MCR为主控复位指令，即MC的复位指令。    在编程时，经常遇到多个线圈同时受一个或一组触点控制。如果在每个线圈的控制电路中都串入同样的触点，将多占用存储单元，应用主控指令可以解决这一问题。只用主控指令的触点称为主控触点，它在梯形图中与一般的触点垂直。它们是与母线相连的常开接触点，是控制一组电路的总开关。MC、MCR应用示例如图2-12所示。

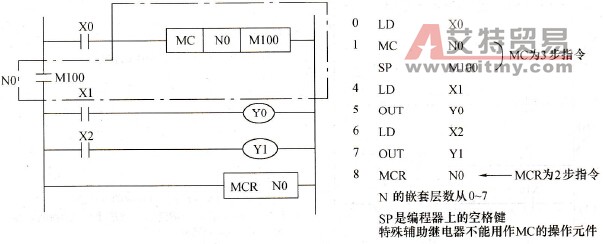

    图2-12    主控触点指令应用示例    1．说明    ①输入X0接通时，执行MC与MCR之间的指令。输入X0断开时，成为如下形式：    保持当前状态的元件：积算定时器、计数器及用SET/RST指令驱动的元件。    变成断开的元件：非积算定时器，用OUT指令驱动的元件。    ②MC指令后，母线（LD，LDI点）移至MC触点之后，返回原来母线的指令是MCR。MC指令使用后必定要用MCR指令。    ③使用不同的Y、M元件号，可多次使用MC指令。但是若用同一软元件号，就与OUT指令一样成为双线圈输出。    ④在MC指令内再使用MC指令时，嵌套级N的编号就顺次增大（按程序顺序由小到大）。返回时用MCR指令，就从大的嵌套级开始解除（按程序顺序由大至小）。    2．嵌套级（见图2-13）

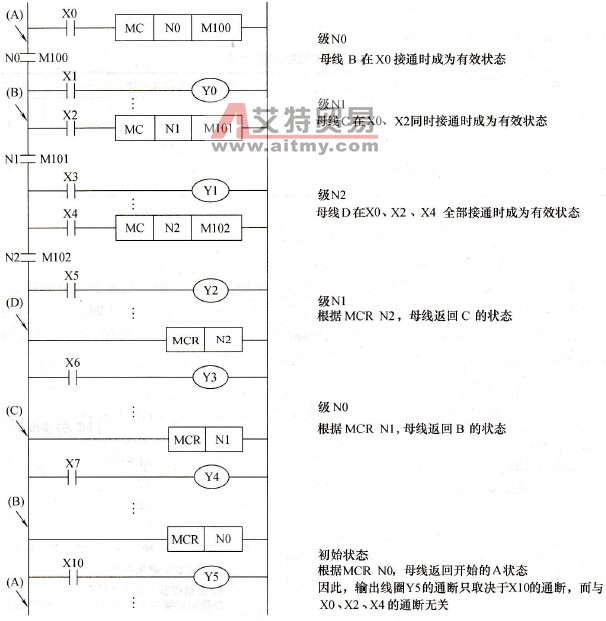

    图2-13    嵌套级示例
