FX2N PLC自保持与解除(SET/RST)指令应用示例及说明

    自保持与解除指令如表2-8所示。其应用示例如图2-14所示。    表2-8    自保持与解除指令表

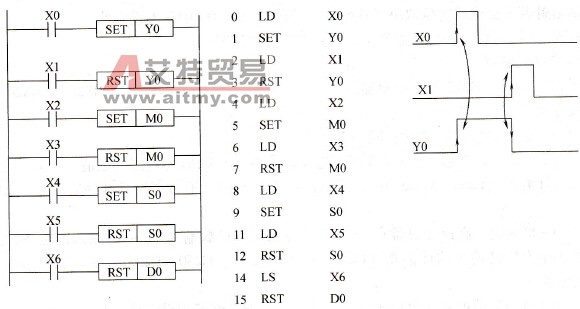

    图2-14    SET/SRT指令应用示例    说明：    ①X0一接通，即使再变成断开，Y0也保持接通。X1接通后，即使再变成断开，Y0也将保持断开。对于M、S也是同样。    ②对同一元件可以多次使用SET、RST指令，顺序可任意，但在最后执行的一条才有效。    ③要使数据寄存器D、变址寄存器V、Z的内容清零，也可用RST指令（用常数为K0的传送指令也可得到同样的结果）。
