FX2N PLC计数器、定时器(OUT/RST)指令应用示例及说明

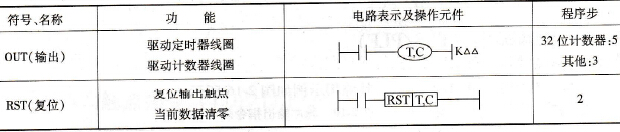

    计数器、定时器(OUT/RST)指令如表2-9所示。其应用示例如图2-15所示。    表2-9    计数器、定时器指令表
    1．积算定时器（1ms定时器，100ms定时器）    输入X1接通期间，T246接收1ms时钟脉冲并计数，到达1234时Y0就动作。    X0一接通，输出触点T246就复位，定时器的当前值也成为0。    2．内部计数器    32位计数器C200根据M8200的ON/OFF状态进行计数（增计数、减计数），它对X4触点的OFF→ON的次数进行计数。    输出触点的置位或复位取决于计数方向及达到D1、D0中存的设定值。    输入X3接通后，输出触点复位，计数器当前值清零。    3．高速计数器    ①对于C235~C245的单相单输入计数器，须用特殊辅助继电器(M8235~M8245)指定计数方向。    X10:接通时增计数；X10:断开时减计数    ②X11接通，计数器C△△△的输出触点就复位，计数器的当前值也清零。对于带有复位输入的计数器（C241~C255等），当复位输入接通时，不必进行其他编程也可实现同上动作。    ③X12接通时，高速计数器C235~C240分别对由计数输入X0~ X5输入的通／断进行计数，对于带有启动输入的计数器( C244，C245，C249，C250，C255)，启动输入不接通就不进行计数。    ④计数器的当前值随计数输入的次数而增加，当该值等于设定值（K或D的内容），计数器输出触点接通。

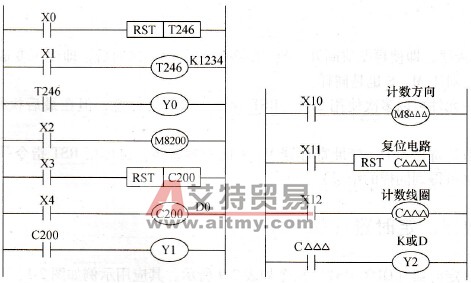

    图2-15    计数器、定时器应用示例
