FX2N PLC逻辑取及输出线圈( LD/LDI/OUT)指令应用示例

    逻辑取及输出线圈指令如表2-1所示，其应用如图2-1所示。    表2-1    逻辑取及输出线圈指令表
    LD，取指令。表示一个与输入母线相连的常开触点指令。    LDI，取反指令。表示一个与输入母线相连的常闭触点指令。    OUT，是线圈驱动指令，也叫输出指令。

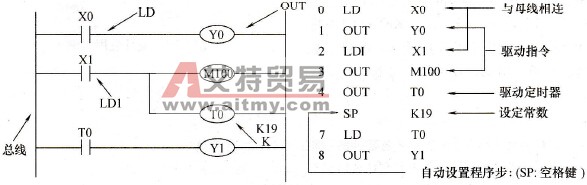

    图2-1    LD/LDI/OUT指令应用示例    说明：    ①LD、LDI两条指令可以与后述的ANB指令组合，在分支起点处也可使用。    ②OUT指令是对输出继电器、辅助继电器、状态继电器、定时器、计数器的线圈的驱动指令，对于输入继电器不能使用。    ③并行输出指令可多次使用（如例中的OUT T0和OUT M100）。    ④LD、LDI是一个程序步指令，这里的一个程序步即是一个字。OUT是多程序步指令，要视目标元件而定。    ⑤OUT指令的目标元件是定时器T和计数器C时，必须设置常数K。
