FX2N PLC脉冲式触点指令(LDP/LDF/ANP/ANF/ORP/ORF)应用示

    脉冲式触点指令如表2-11所示。    表2-11    脉冲式触点指令表
    说明：    ①这是一组与LD、AND、OR指令相对应的脉冲式触点指令。指令中P对应上升沿脉冲，F对应下降沿脉冲。指令中的触点仅在操作元件有上升沿／下降沿时导通一个扫描周期。如图2-17所示，X000~ X002由OFF→ON时或由ON→OFF变化时，M0或M1接通一个扫描周期。

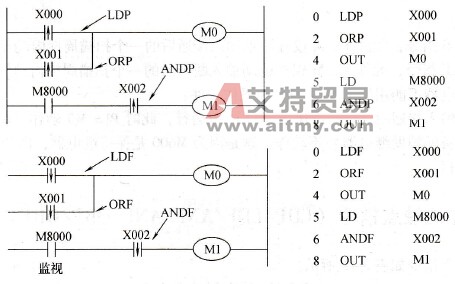

    图2-17    LDP/ORP/ANDP/LDF/ORF/ANDF指令应用示例    ②这组指令只是在某些场合为编程者提供方便罢了。图2-18所示为等效的编程方法。    ③当这组指令以辅助继电器M作为操作元件时，M的序号会影响程序的执行情况。如图2-19a所示，M0~ M2799作为操作元件时程序的执行是普通情况下的形式，X0=ON后，M0接通，①~③接通一个扫描周期，而④是LD指令，故①~④各行程序都执行。M50~M53都为ON。
    图2-18    等效的编程方法

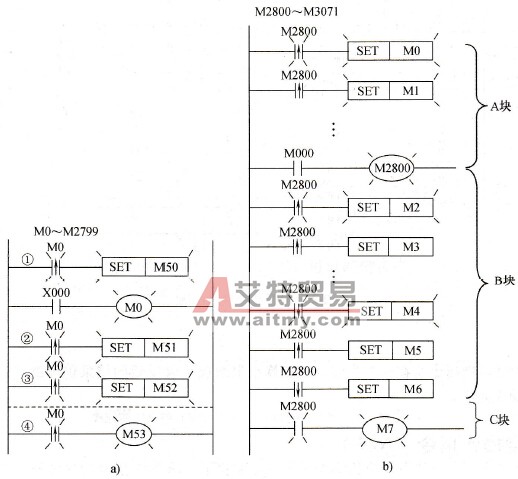

    图2-19    辅助继电器M作为脉冲式触点指令的操作元件    而以M2800~ M3071作为这组指令的操作元件时程序的执行就特殊了。当M2800的状态发生变化时，在其后一个扫描周期内只有第一个碰到的M2800的脉冲触点起作用。图2-19b中，当M2800由OFF到ON时只有SETM2被执行；当M2800由ON到OFF时，只SET M4被执行。M7的驱动用的是LD指令，不受上述说明影响。   这一特性在顺控步进指令中有重要用途。
