FX2N PLC的并行型分支/汇合

    产品A、B、C各自并行加工，加工完后欲将其组合起来时，有必要设计有并行分支、最后再汇合的状态转移图。    图3-6所示为按钮式人行横道线的例子，用并行型分支／汇合的方式实现。    并行分支是指同时处理的程序流程。    图3-7所示例中在S20动作时，X0一接通，S21、S24、S27就同时动作，各分支流程开始动作。待各流程的动作全部结束时，X7接通，然后汇合状态S30动作，S23、S26、S29全部复为“0”状态。    这种汇合有时被称为排队汇合。    图3-8所示为按钮式人行横道线的状态转移图，其中人行横道线的绿灯闪烁部分为重复动作的流程。
    图3-6    按钮式人行横道线
    图3-7    并行分支例

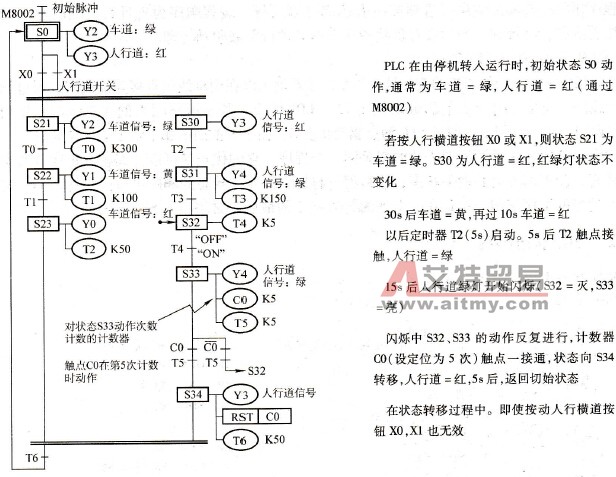

    图3-8    按钮式人行横道线的状态转移图
