三菱FX PLC料箱盛料过少报警系统编程实例

来源:艾特贸易2017-06-05

简介1 .料箱盛料过少报警系统(见图 2-33 ) 图 2-33 料箱盛料过少报警系统 (1) 控制要求 ①自动方式 ( X001=OFF) 。当低限开关 X000 变为 ON 后,报警器 Y001 开始呜叫,同时报警灯 Y005 连续闪烁

    1.料箱盛料过少报警系统(见图2-33
料箱盛料过少报警系统
    2-33    料箱盛料过少报警系统    (1)控制要求    ①自动方式( X001=OFF)。当低限开关X000变为ON后,报警器Y001开始呜叫,同时报警灯Y005连续闪烁10次(亮1.5s、灭2.5s)。此后,报警器停止呜叫,灯也熄灭。此外,RESET(复位)按钮X002可以使两者中止。    ②手动方式( X001=ON)。当低限开关X000变为ON后,报警器Y001开始呜叫,同时报警灯Y005开始闪烁。当按下RESET按钮X002时,二者中止。    (2)本例的目的    设计一个包括计数器和定时器的闪烁电路的控制程序。    (3)画出控制逻辑图(梯形图)(见图2-34

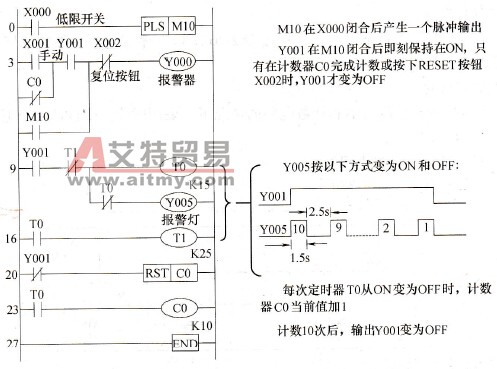

梯形图

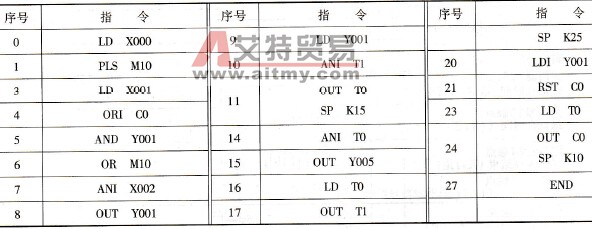

    2-34    梯形图    通过练习,便能直接根据逻辑电路编制程序。    (4)写出指令表(见表2-17    2-17    指令表指令表
