三菱FX PLC按钮人行道编程实例

    1．按钮人行道（见图2-35）
    图2-35    按钮人行道    (1)控制要求    当人行道口的按钮被按下时，交通灯按图2-36所示顺序变化。如果交通灯已经进入运行变化，按钮将不起作用。    (2)本例的目的    在使用前例中同样的闪烁器和计数电路的情况下，采用时序图来设计一个更复杂的逻辑控制并编程。    (3)绘制时序图（见图2-37）    (4)设计逻辑电路（图2-38）

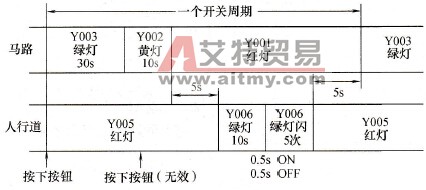

    图2-36    交通灯变化顺序

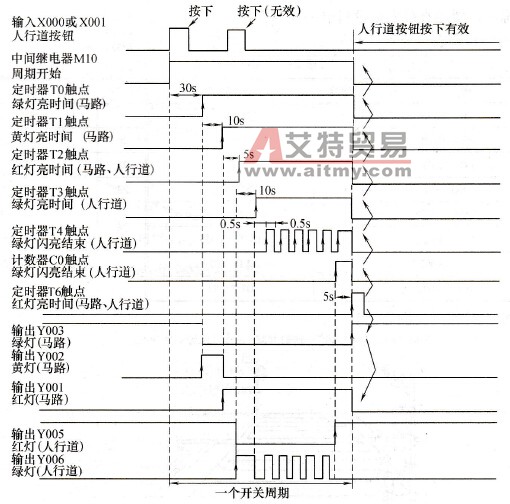

    图2-37    时序图

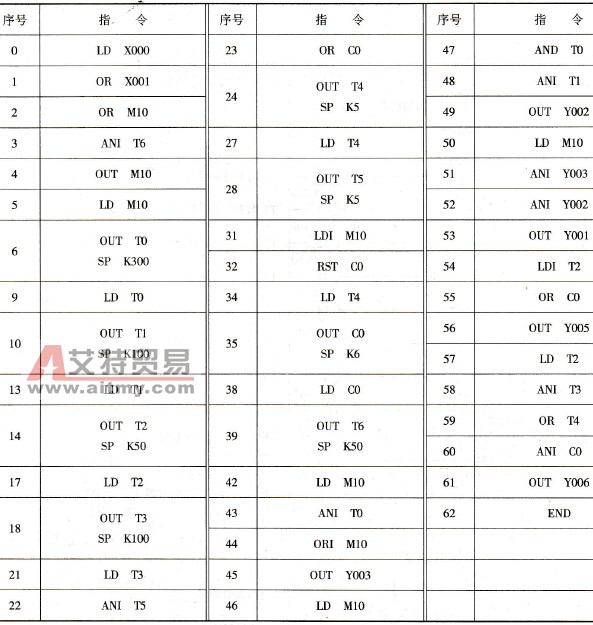

    图2-38    逻辑电路    (5)写出指令表（见表2-18）    表2-18    指令表
