松下FP0 PLC的双字加载比较指令STD=、STD<>、

    (1)指令功能    STD=：相等时执行后续指令。    STD<>：不相等时执行后续指令。    STD>：大于时执行后续指令。    STD>=：大于或等于时执行后续指令。    STD<：小于时执行后续指令。    STD<=：小于或等于时执行后续指令。    (2)编程实例    梯形图、指令表和时序图如表3-32所示。    表3-32    梯形图、指令表和时序图
    程序解释：将数据寄存器(DT1，DT0)的内容和常数K30比较，如果(DT1，DT0) =K30，则Y0得电。    (3)指令使用说明    ①该指令在处理32位数据时，如果已指定低16位存储单元(S1，S2)，则高16位存储单元自动指定为( S1+1，S2+1)。后面类似的情况不再重复说明。    ②根据比较条件，将( S1+1，S1)指定的双字数据和(S2+1，S2)指定的双字数据进行比较，触点的通断取决于比较结果。比较运算结果如图3-19所示。

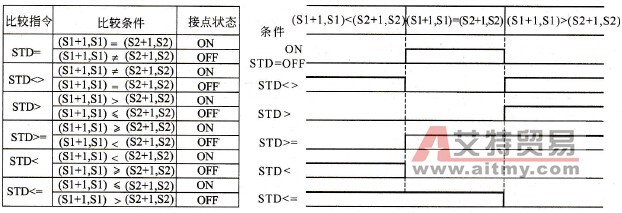

    图3-19    比较运算结果
