松下FP0 PLC的组与和组或指令ANS、ORS

来源:艾特贸易2017-06-05

简介(1) 指令功能 ANS: 实现逻辑块的逻辑与运算。 ORS: 实现逻辑块的逻辑或运算。 ANS 和 ORS 指令没有操作数,操作对象是该指令助记符前的逻辑块。 (2) 编程实例 ① ANS 指令在编程应用时的梯

    (1)指令功能    ANS:实现逻辑块的逻辑“与”运算。    ORS:实现逻辑块的逻辑“或”运算。    ANSORS指令没有操作数,操作对象是该指令助记符前的逻辑块。    (2)编程实例    ANS指令在编程应用时的梯形图、指令表和时序图如表3-6所示。    3-6    梯形图、指令表和时序图
梯形图、指令表和时序图

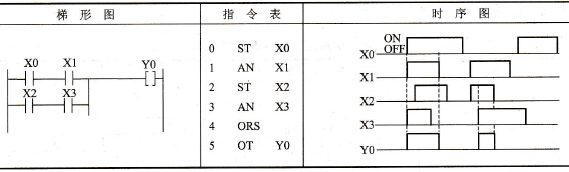

    程序解释:在X0X2其中一个为“ON”时,同时X1X3其中一个也为“ON”时,Y0得电输出(ON)    ORS指令在编程应用时的梯形图、指令表和时序图如表3-7所示。    程序解释:当X0X1同时为“ON”和X2X3同时为“ON”这两个条件至少具备一个时,Y0得电输出(ON),否则Y0失电(OFF)    3-7    梯形图、指令表和时序图
梯形图、指令表和时序图

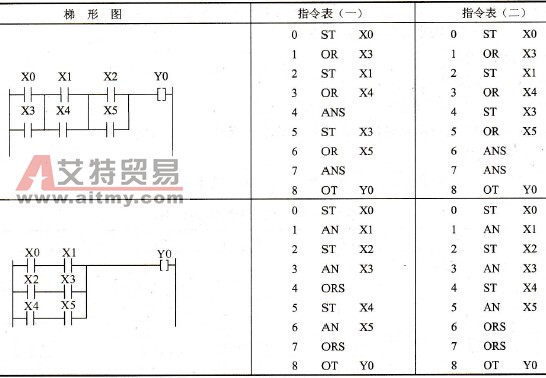

    (3)指令使用说明    ANSORS指令用在较复杂的有多个逻辑块的梯形图中,指令表编程有两种方法:一种是先输入两个逻辑块,用ANS(或ORS)指令将其串联或并联,然后再输入一个逻辑块,再ANS(或ORS)……依此类推;另一种方法是先将各个逻辑块输入,然后连续使用ANS(或ORS)指令将其全部串联(或并联),如表3-8所示。    3-8    多个逻辑块串联(并联)多个逻辑块串联(并联)
