松下FP0 PLC的置位和复位指令SET、RST

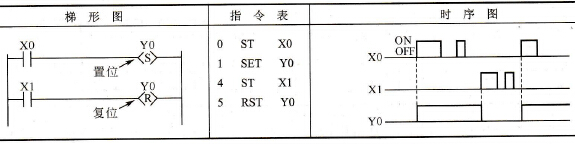

    (1)指令功能    SET：置位指令，强制对象接通并保持。    RST:复位指令，强制对象断开并保持。    SET和RST的操作数为R或Y。    (2)编程实例    梯形图、指令表和时序图如表3-12所示。    程序解释：当X0为“ON”时，Y0得电并保持；当X1为“ON”时，Y0失电(OFF)并保持。    表3-12    梯形图、指令表和时序图
    (3)指令使用说明    SET和RST指令的功能和KP指令相似，不同的是SET与RST是相互独立的，不存在优先级，只按程序的先后顺序执行。当SET指令执行条件具备后，不管控制触点如何变化，输出始终保持接通；而当RST指令执行条件具备后，不管控制触点如何变化，输出始终保持断开。与OT和KP指令不同的是，对于编号相同的继电器（R和Y）可以不限次数地重复使用SET和RST指令。
