欧姆龙PLC频率加减速控制(ACC)指令说明及使用举例

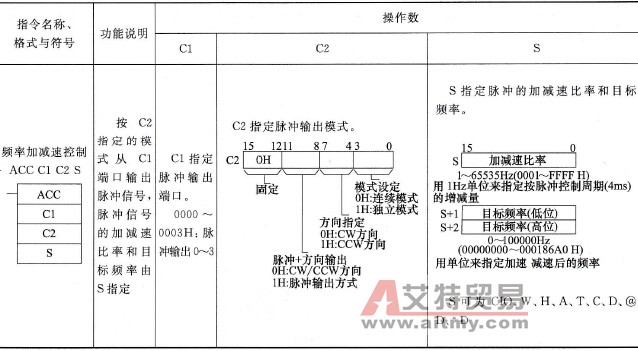

    ①指令说明。频率加减速控制(ACC)指令说明如下。
    ②指令使用举例。频率加减速控制(ACC)指令使用如图7-44所示。    当常开触点0.00由断开转为闭合时，上升沿@ACC指令执行，让脉冲输出0端口输出CW（顺时针）方向、加减速比率为20Hz、目标频率为500Hz的加速脉冲，即以每4ms提升20Hz的比率将脉冲频率由0加速到500Hz，达到目标频率后频率保持不变。若常开触点0. 01由断开转为闭合时，下一个上升沿@ACC指令执行，让脉冲输出0端口输出CW（顺时针）方向、加减速比率为10Hz、目标频率为1000Hz的加速脉冲，即以每4ms提升10Hz的比率将脉冲频率由500加速到1000Hz。
    图7-44    频率加减速控制(ACC)指令使用举例
