欧姆龙PLC比较表登录(CTBL)指令说明及使用举例

来源：艾特贸易2017-06-05

简介①指令说明。比较表登录 (CTBL) 指令说明如下。 ②指令使用举例。比较表登录 (CTBL) 指令使用如图 7-36 所示。当常开触点 0. 00 由断开转为闭合时，上升沿 @CTBL 指令执行，登录 D100 为首

    ①指令说明。比较表登录(CTBL)指令说明如下。

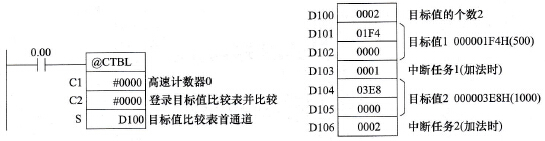

欧姆龙PLC比较表登录(CTBL)指令说明     ②指令使用举例。比较表登录(CTBL)指令使用如图7-36所示。    当常开触点0. 00由断开转为闭合时，上升沿@CTBL指令执行，登录D100为首通道的目标值比较表，并将高速计数器O的当前值与比较表中的目标值进行比较，当计数器的当前值为500时，与目标值1相等，将马上执行中断任务1程序，当计数器的当前值为1000时，与目标值2相等，马上执行中断任务2程序。
比较表登录(CTBL)指令使用举例     图7-36    比较表登录(CTBL)指令使用举例
