CP1H-XA型PLC内置模拟量输入输出功能的使用

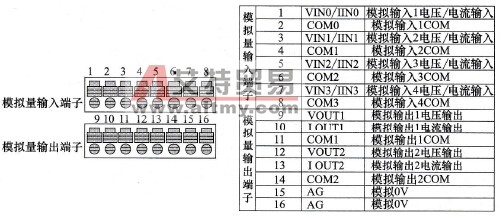

    (1)模拟量输入输出端子及切换开关    CP1H-XA型PLC的模拟量输入输出端子及功能说明如图7-52所示，上方为模拟量输入端子，可输入4路模拟量，电压和电流共用端子，下方为模拟量输出端子，可输出2路模拟量，电压和电流端子独立。

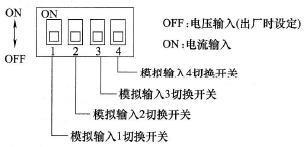

    图7-52    CP1H-XA型PLC的模拟量输入输出端子及功能说明    CP1H-XA型PLC有4路模拟量输入端子，每路都采用电压电流共用端子方式，端子用作电压输入或是电流输入受切换开关控制。模拟量输入切换开关如图7-53所示，例如将1号开关拨至ON位置，将模拟量输入1设为电流输入方式。

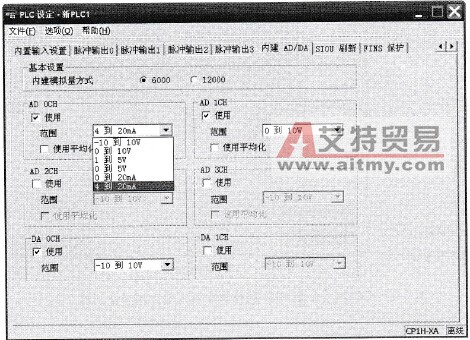

    图7-53    模拟量输入切换开关    (2)模拟量输入输出的PLC设置    在CX-P软件的工程区中双击“设置”，弹出“PLC设定”对话框，如图7-54所示，切换到“内建AD/DA”选项卡，进行如下设置。    ①选择使用的模拟量输入。将AD 0CH、AD 1CH选择“使用”，则第1、2路模拟量输入设为有效。
    图7-54    在CX-P软件中设置模拟量输入输出功能    ②选择模拟量输入种类及范围。将AD 0CH输入范围设为4～20mA，将AD 1CH输入范围设为-10~10V。    ③选择使用的模拟量输出及输出范围。将DA 0CH选择“使用”，则第1路模拟量输出设为有效，再将其输出范围设为-10~10V。    ④选择分辨率。将模拟量输入输出的分辨率设为6000，这样就将输入（或输出）范围分作6000份，以输入范围为4～20mA为例，只要输入电流变化大于(20-4) 16000mA，转换得到的数字量就会变化，若电流变化小于该值，数字量就不会变化。在相同输入范围的情况下，分辨率越高，转换得到的数字量变化范围越大，虽然可提高输入信号的转换精度，但会降低转换速度，并且得到的数字量位数较多。    (3)模拟量输入输出的存储通道和特殊辅助继电器    ①存储通道。模拟量输入端子送入的模拟量经PLC内部A/D（模／数）电路转换成数字量，该数字量会存入特定通道；模拟量输出端子送出的模拟量是由特定通道的数字量经D/A电路转换而来。    CP1H-XA型PLC的模拟量存储通道分配见表7-15。例如当模拟量输入输出范围均设为-10～10V、分辨率设为6000时，若模拟量输入0端子输入-10～10V范围内的模拟量，经A/D电路会转换成F448～0BB8H（-3000～3000）的数字量，存入200CH; 210CH中的F448～0BB8H的数字量经D/A电路转换成-10～10V的模拟量，从模拟量输出0端子输出。    表7-15    CP1H-XA型PLC的模拟量存储通道分配

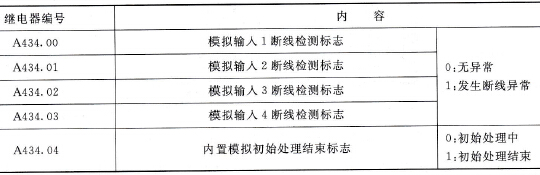

    ②特殊辅助继电器。模拟量输入输出的特殊辅助继电器用来检测输入是否断线和转换工作是否完成。模拟量输入输出的特殊辅助继电器功能见表7-16。例如当模拟量输出4端子发生断线故障，A434. 03状态会变为1，在模拟量转换过程中，A434. 04为0，转换结束A434. 04变为1。    表7-16    模拟量输入输出的特殊辅助继电器功能
    (4)模拟量输入输出功能的使用    模拟量输入输出功能的使用步骤如图7-55所示。

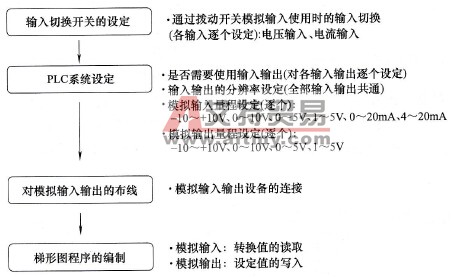

    图7-55    模拟量输入输出功能的使用步骤    在编制梯形图程序时，可采用MOV指令读取200～203CH中的数字量（由输入模拟量转换而来），再用其他指令对该数字量进行处理，在输出模拟量时，可用MOV指令将有关数字量送入210 CH、211CH，PLC会自动将这些数字量转换成模拟量，并从模拟量输出端子输出。
