欧姆龙PLC的10键输入(TKY)指令说明与使用举例

    (1) 10键输入(TKY)指令说明    指令说明如下。
    (2) 10键输入(TKY)指令使用举例    10键输入(TKY)指令使用如图7-4所示，10键输入电路如图7-3所示。    PLC上电后P_On触点始终闭合时，TKY指令执行，如果2.01端子外接键“1”闭合，该端子输入高电平，D0的第01位为1，第10位也为1，同时200CH组1存入“1”的BCD码0001；当键“1”断开时，2.01端子；变为低电平时，D0的第01位仍为1，但第10位变为0。当2. 00端子外接键“0”闭合时，该端子输入高电平，D0的第00位为1，第10位也为1，同时200CH组1存入“0”，“1”移到组2；当键“0”断开时，2.00端子变为低电平时，D0的第00位仍为1，第10位变为0。

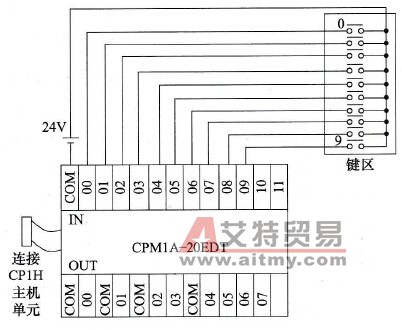

    图7-3    10键输入电路
    图7-4    10键输入(TKY)指令使用举例
