FX2N系列PLC的输入输出扩展模块

    当可编程控制器基本单元的I/O点数不足时，可以扩展输入输出点数。FX2N系列PLC的I/O扩展十分简单，本节以FX2N -16ER和FX2N - 16EX（图8-1）为例介绍实现PLC的I/O扩展的方法。    ①．系统连接方式    FX2N - 64MR基本单元外部扩展FX2N - 16EX和FX2N -32ER两个模块，其扩展连线非常简单，只需要将扩展线插入对应的扩展槽即可。I/O扩展系统连接方式如图8-2所示。    FX2N - 64MR基本单元有32个输入点、32个继电器型输出点。FX2N - 16EX输入扩展模块有16个输入点。FX2N - 32ER输入输出扩展模块有16个输入点、16个继电器型输出点。图8-2所示的扩展系统，共计有输入点数64个，继电器型输出点数48个。

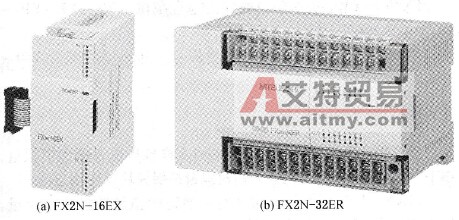

    图8-1    FX2N系列PLC输入输出扩展模块
    图8-2   I/O扩展系统连接方式    ②．扩展I/O寻址方式    FX2N系列PLC I/O扩展后，扩展I/O的寻址十分简单，只需要顺次增加即可。    1．输入地址扩展    FX2N - 64MR基本单元输入地址范围：X0~X7、X10~X17、X20～X27、X30～X37。    FX2N - 16EX模块的地址在基本单元基础上递增即可，其地址范围为X40~ X47、X50~ X57。    FX2N - 32ER模块的输入地址范围在上述结果中递增，其地址范围为X60～X67、X80～X87。    2．输出地址扩展    FX2N - 64MR基本单元的输出地址范围：Y0~Y7、Y10~Y17、Y20～Y27、Y30～Y37。    FX2N - 32ER的输出地址递增即可，其地址范围为Y40~Y48、Y50～Y58。
