FX2N系列PLC的位左移指令SFTL和位右移指令SFTR

    位左移指令SFTL和位右移指令SFTR的功能是使位元件块向左或者向右移动，其使用方法如图7-45所示。    [ S.]表示需要植入移动的位元件块中的标号最小的元件，n2表示元件块中元件的个数，本例中表示3个元件。SFTL是Y2、Y1、Y0，SFTR是Y12、Y11、Y10。    [ D.]表示被植入循环移动的元件块中的标号最小的元件，n1表示元件块中元件的个数，本例中表示有9个元件。SFTL是M8～M0，SFTR是M18～M10。    程序按照图7-46所示的过程运行。    以左循环为例，每个元件块3个元件，系统首先将M8~M6移除，接着将M5~M3移入M8~M6中对应的位置，然后将M2~ M0移入M5~M3对应的位置，最后将Y2~Y0移入M2~M0对应的位置。
    图7-45    SFTL、SFTR指令的使用方法

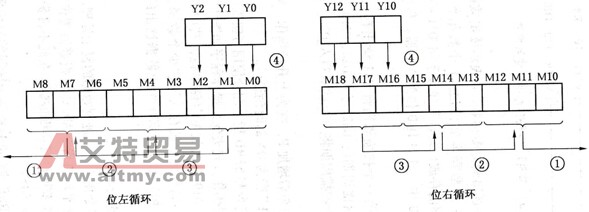

    图7-46    SFTL、SFTR指令程序运行过程
