FX2N系列PLC的字左移指令WSFL和字右移指令WSFR

    字左移指令WSFL和字右移指令WSFR与位左移和位右移的功能相似。它们是使字元件块向左或者向右移动，使用方法如图7-47所示。    [S.]表示需要植入移动的字元件块中的标号最小的元件，n2表示元件块中元件的个数，本例中表示3个元件。WSFL是T2、T1、T0,WSFR是T12、T11、T10。    [D．]表示被植入循环移动的元件块中的标号最小的元件，n1表示元件块中元件的个数，本例中表示有9个元件。WSFL是D8～D0，WSFR是D18～D10。    程序按照图7-48所示的过程运行。    以左循环为例，每个元件块3个元件，系统首先将D8~D6移除，接着将D5~D3移入D8~D6中对应的位置，然后将D2~M0移入D5~D3对应的位置，最后将T2~ T0移入D2~D0对应的位置。
    图7-47    WSFL、WSFR指令的使用方法

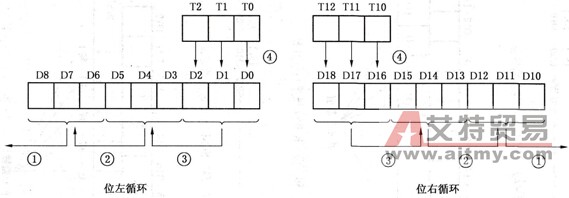

    图7-48    WSFL、WSFR指令程序运行过程
