FX2N系列PLC的变址数据寄存器V、Z

    FX2N系列PLC的变址数据寄存器的标号范围为V0~V7和Z0~ 27,每个标号是16位的数据寄存器，具有掉电保持功能，且不能通过外部设备的参数修改将其变为不具备掉电保持功能。变址数据寄存器既可以和一般数据寄存器一样作为数据存储器用。更重要的是它们能和其他元件组合使用，可在程序中改变软元件编号或数值内容。    1．变址数据寄存器的数值说明    当V、Z在作16位数据处理时，它们可以任意单独使用，但是作32位数据处理时Z作为低16位，V作为高16位，并且V与Z严格配对。如图4 -27所示，Z0和V0组成一个32位数，Z1和V1组成一个32位数。

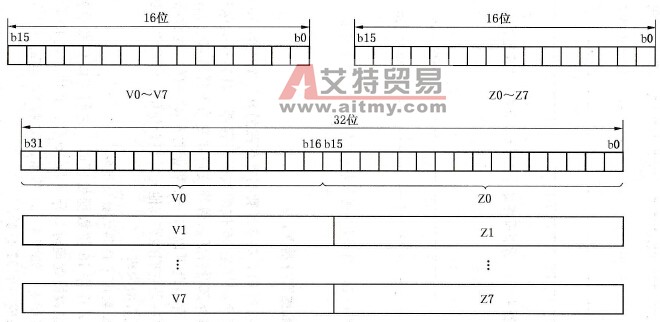

    图4-27    变址寄存器位数说明    2．变址数据寄存器的使用方法    例如：    若V0= K5，执行D2V0时，实际是执行D(2+5)（即D7）的数据寄存器；    若V1=K8，执行X10V1时，实际是执行X(10 +8) (即X18)的输入端；    若V2=HA，执行H10V2时，实际是执行H10+HA(即H1A)的数值。    注意：V、Z自身或指定元件组数目Kn的n不能修改，如K4M0Z0有效，但是K4Z0M0无效。
