S7-200 PLC的EM 222（及CN）数字量输出扩展模块

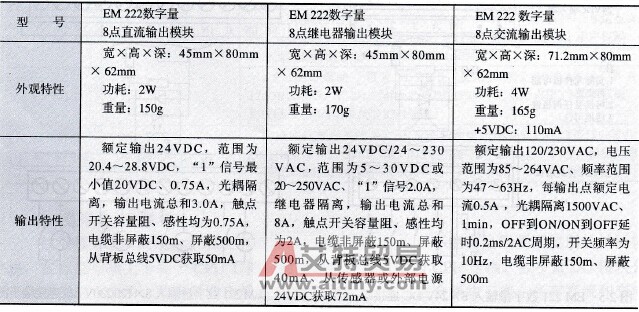

    EM 222数字量输出模块具有4点直流输出、4点继电器输出、8点直流输出、8点继电器输出、8点交流输出5种。后三种性能参数见表2-4，三者端子接线分别如图2-8～图2-10所示。EM 222 CN数字量输出模块只有8点直流输出、8点继电器输出等两种。    表2-4    EM 222数字量输出模块性能参数

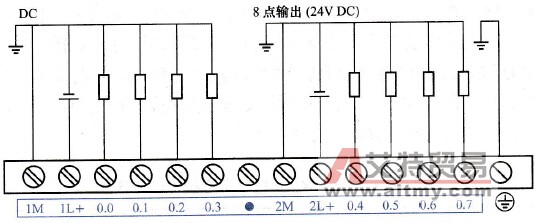

    图2-8    EM 222之8×24VDC连接端子图

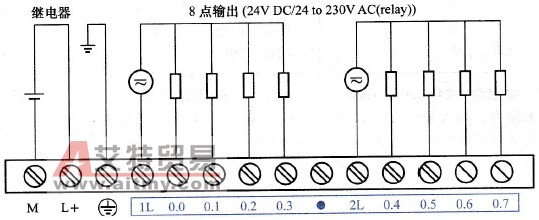

    图2-9    EM 222之8×24VDC继电器连接端子图

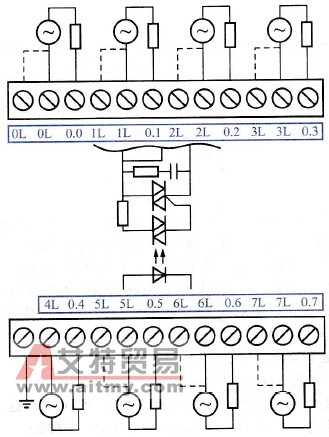

    图2-10    EM 222之8×120/230VAC连接端子图
