S7-200 PLC的模拟量输入/输出模块EM 235（及CN）

    为满足工业控制要求，S7-200配有模拟量输入/输出模块EM 235（及CN），它具有4个模拟量输入通道、1个模拟量输出通道。该模块的模拟量输入功能同EM 231模拟量输入模块，特性参数基本相同，只是电压输入范围有所不同，单极性为0～10V、0～5V、0～1V、0～500mV、0～100mV、0～50mV，双极性为±10V、±5V、±2.5V、±1V、±500mV、±250mV、±100mV、±50mV、±25mV;该模块的模拟量输出功能同EM 232模拟量输出模块，特性参数也基本相同，不再重述。该模块需要24VDC供电，可由CPU模块的传感器电源DC24V/400mA供电，也可由用户设置外部电源，这在设计时应予以考虑。    图2-21所示是EM 235模拟量输出模块的端子接线图。M为24VDC电源负极端，L+为电源正极端；M0、V0、10为模拟量输出端；电压输出时，V0为电压正端，M0为电压负端；电流输出时，10为电流的进入端，M0为电流流出端；RA、A+、A-，RB、B+、B-，RC、C+、C-，RD、D+、D-分别为第1～4路模拟量的输入端，电压输入时，“+”为电压正端，“-”为电压负端，电流输入时，需将“R”与“+”短接后作为电流的进入端，“-”为电流流出端。

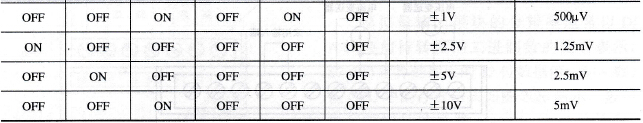

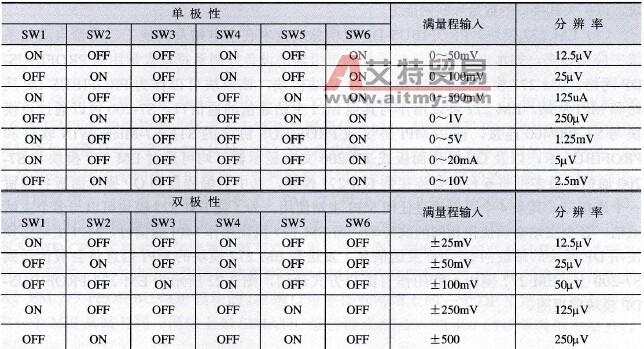

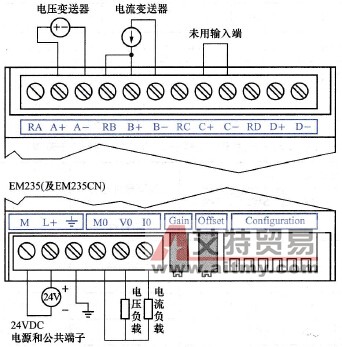

    图2-21    EM 235模拟量输出模块的端子接线图    表2-9列出了如何用设定开关DIP设置EM 235模块，开关1～6可选择模拟量输入范围和分辨率，所有输入设置成相同的模拟量输入范围和格式。表2-10给出了如何选择单/双极性（开关6）、增益（开关4和5）和衰减（开关1、2和开关3）。表中的ON表示开关接通，OFF表示开关断开。    表2-9    EM 235选择模拟量输入范围和分辨率的开关表

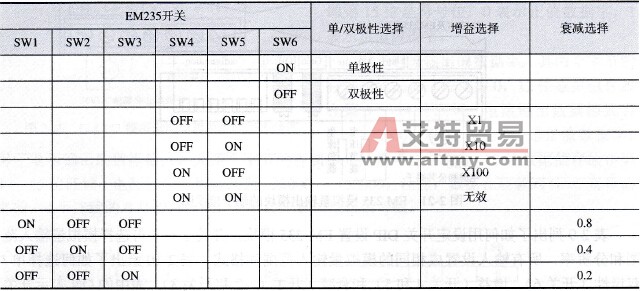

    表2-10    EM 235选择单，双极性、增益和衰减的开关表
