S7-200 PLC的微分操作指令

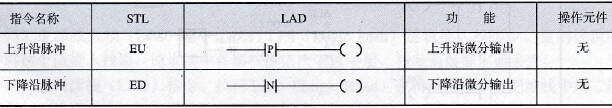

    如表3-3所列，微分操作有上微分、下微分之分。上微分的梯形图由动合触点加微分符P (Positive Transition)构成；下微分的梯形图由动合触点加微分符N(Negative Transition)构成。上微分语句表由操作码EU(Edge Up)表示；下微分语句表由操作码ED(Edge Down)表示。    表3-3    微分操作EU/ED的指令格式
    所谓上微分是指某位操作数的状态出现上升沿（由0变1）时，指令可以形成一个ON、宽为扫描周期的脉冲；所谓下微分是指某位操作数的状态出现下降沿（由1变0）时，指令形成一个ON、宽为扫描周期的脉冲。上微分脉冲和下微分脉冲都可用来启动下一个控制程序、启动一个运算过程、结束一段控制等，应该注意此脉冲都只存在一个扫描周期，过时将失效。上、下微分指令的编程如图3-14所示。

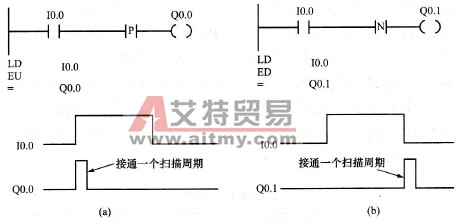

    图3-14    上、下微分指令的编程    (a)上微分指令的编程；(b)下微分指令的编程
