S7-200 PLC模拟量单元EM235的输入/输出技术规范

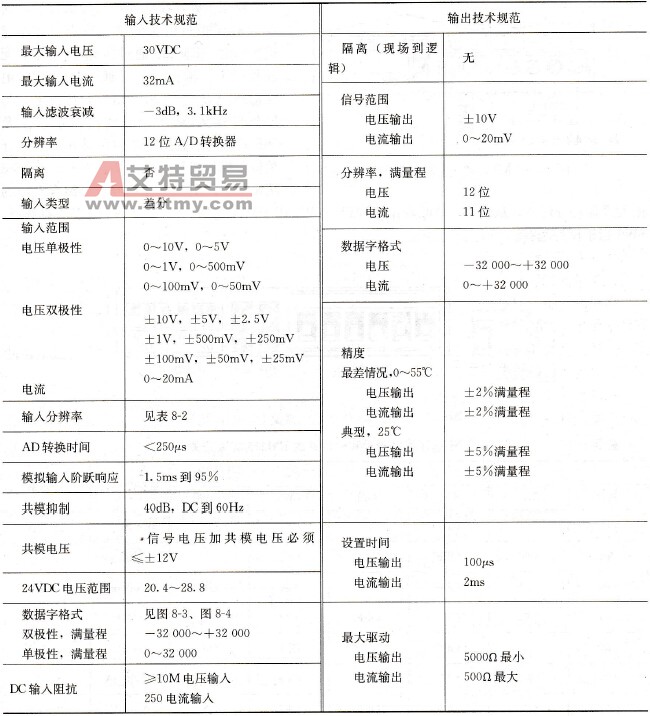

    S7-200系列PLC的模拟量扩展模块EM235是具有四路模拟量输入及一路模拟量输出的复合扩展模块，它的应用方法可覆盖S7-200系列输入及输出两类模拟量模块，具有一定的代表性。    表8-1给出了EM235的输入／输出技术规范。    表8-1    模拟量扩展模块EM235输入／输出技术规范
    从表8-1中不难看出，作为通用的模拟量转换单元，EM235能适用许多规格的输入、输出量需求。从输入来看，无论传感器输出是电压量，还是电流量都可以接人，电压量又有单极性、双极性两类规格及毫伏到伏多个电压变化等级。模拟输出既可以是电流量，也可以是电压量，为通用电量变化范围，能满足各类执行器件的需要。    模拟量处理模块设计成可编程的，这是PLC模拟量模块的重要特点。具体连接使用时，EM235通过机箱上的DIP配置开关选择输入量程，通过接线选择电压量或电流量输出。图8-1及图8-2为EM235输入／输出端子的接线示意图及DIP开关的示意图。图中可见6只DIP开关位于模块机箱的右下部。表8-2及表8-3给出了DIP开关的用途及各种组合对应的输入量程及分辨率。从表8 3中可知开关SW1～SW3用于衰减选择，SW4、SW5用于增益选择，SW6用于极性选择。

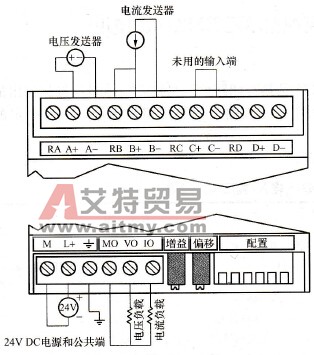

  图8-1    EM235输入／输出端子接线

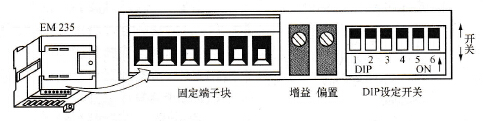

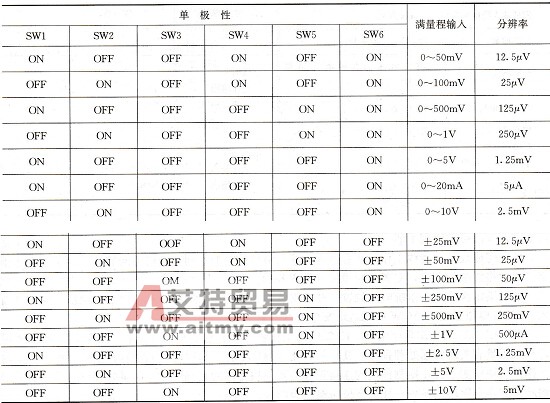

    图8-2    EM235的校准电位器及DIP配置开关    表8-2    用于选择模拟量程和分辨率的EM235配置开关表

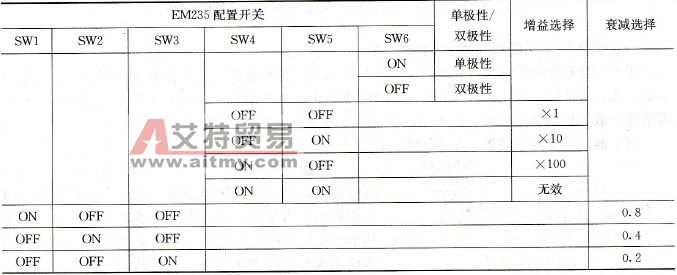

    表8-3    EM235配置开关的用途及说明
