S7-300/400 PLC的计数器指令

    在S7-300/400的CPU存储器内为计数器预留了一定容量的存储区，每个计数器都是16位的。共有3种计数器可供选择。    (1)加减计数器    加减计数器对应的LAD指令如图4-12所示。    各符号说明如下。    ◇ C10：计数器的编号，其编号范围与CPU的具体型号有关。    ◇ CU：加计数输入端。每出现一个上升沿，计数器的值自动加1，当计数值达到999    时，则保持为999，加1操作无效。    ◇ CD：减计数输入端。每出现一个上升沿，计数器的值自动减1，当计数值为0时，    则保持为0，减1操作无效。    ◇ S：置位信号输入端，当出现上升沿时，将计数器的值作为当前值。    ◇ R：复位信号输入端，在任何情况下当出现上升沿时，将计数器的值置位为0。    ◇ PV：计数器初值输入端，初值范围为0～999，可输入BCD码的立即数也可通过    字存储器为计数器提供初值，如C#128。    ◇ CV：以整数形式输出计数器当前值。该端可以接字储存器，也可悬空。    ◇ CV_BCD：以BCD码的形式输出计数器当前值。该端可以接字储存器，也可悬空。    ◇ Q：为计数器状态输出端，计数器当前值不为零时，其输出为1，反之为零。该端    可接存储器也可悬空。    下面通过如图4-13所示的实例对计数器的工作过程作一简要描述。
    图4-12    加减计数器所对应的LAD指令符号

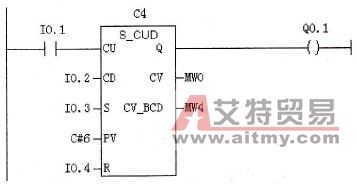

    图4-13    计数器指令    设置计数器C4的初值为6，当I0.1出现上升沿时，计数器值加1；当I0.2出现上升沿时，计数器值减1。    若计数器当前值不为零，则输出为1，反之为0。    当I0.3出现上升沿时，计数器的值被置为6。    当I0.4出现上升沿时，计数器的值被复位为0。CV将计数器的当前值送入到储存单元MW0中，CV BCD将计数器的当前值以BCD码的形式送入到储存单元MW4中。    (2)加计数器和减计数器    除了加减计数器之外，还有加计数器和减计数器，其所对应的指令符号如图4-14 (a)、图4-14 (b)所示。与加减计数器的区别在于它们只有加或减信号输入端口，其他形式一样。

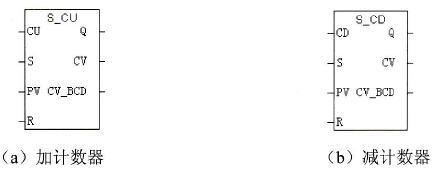

    图4-14    加、减计数器所对应的指令符号
