S7-200系列PLC的模块接线技术方法

    图4-7及图4-8给出了CPU224 DC／DC／DC及CPU224 AC／DC／RELAY的各类接线点的位置分布及接线示意图。从图中可以看出，接线点可以分为三类，即输入接口、输出接口及电源接口。为了接线方便，西门子整体机外接电源接口与输出口同侧（图4-7、图4-8中上部），本机DC 24V电源接口与输入接口同侧（图4 7、图4-8中下部）。图4-7及图4-8中各输入、输出口接点都标出了地址编号。其他型号的CPU及数字量扩展模块端子的标志情况与CPU224类似。    (1)输入口的接线。PLC的输入器件主要有开关、按钮及各种传感器，这些都是触点类型的器件，在接入PLC时，每个触点的两个接头分别连接一个输入点及输入公共端。PLC的开关量输入接线点都是螺钉接入方式，每一位信号占用一个螺钉。公共端是分组隔离的，端子向左最近的“M”端是该端子的公共端。如CPU224 AC／DC／RELAY机型中“1M”对应的是输入口I0.0～I0.7（如所有输入口使用的是同一电源，可将所有的M端接在一起）。开关、按钮等器件都是无源器件，PLC内部电源能为每个输入点大约提供7mA工作电流。有源传感器在接入时须注意与机内电源的极性配合。模拟量信号的输入须采用专用的模拟量工作单元。

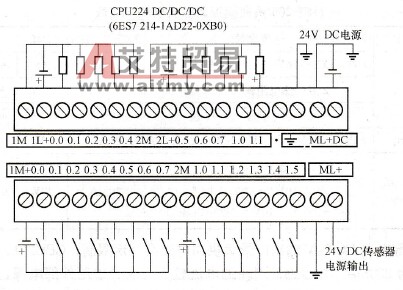

      图4-7    CPU224DC／DC／DC接线端子图

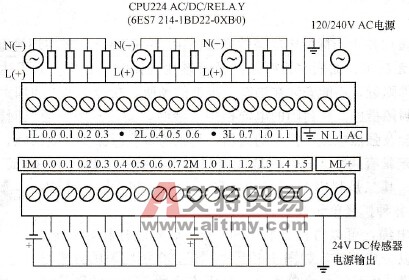

      图1-8    CPU224AC／DC／RELAY接线端子图    (2)输出口的接线。PLC的输出口上连接的器件主要是继电器、接触器、电磁阀的线圈。这些器件均采用PLC机外电源供电，PLC内部不过是提供一组开关接点。接入时线圈的一端接输出点螺钉，一端经电源接输出公共端。由于输出口连接线圈种类多，所需的电源种类及电压不同，输出口公共端常分为许多组，而且组间是隔离的。每个端子向左最近的“L”端是该端子的公共端。如CPU224 AC／DC／RELAY机型中“3L”对应的是Q0.7、Q1.0、Q1.1三个输入点。PLC输出口的电流定额一般为2A，需要大电流的执行器件须配装中间继电器。    (3)电源接线。PLC的供电通常有两种情况，一是直接使用工频交流电，通过交流输入端子连接，对电压的要求比较宽松，100～250V均可使用。接线时，机箱上的接线端子“L1”接交流电源的相线，“N”接零线。二是采用外部直流开关电源供电，机箱上配有直流24V输入端子。“L+”为直流电源的高电位线。“M”为公共端。采用交流供电的PLC机内自带直流24V内部电源，为输入器件供电。    图4-9及图4-10为带有扩展模块时PLC系统的总体安装接线情况。除了上文提及的输入、输出及电源的接线方法外，图中还给出了电源隔离、短路保护、接地等多项技术的实施接线。图4-10中直流电源保护线“PE”与PLC浮地线间接有并联阻容组合可抑制供电噪声。常取R=1MΩ，C=4700pF。
      图4-9    交流电源系统的外部接线

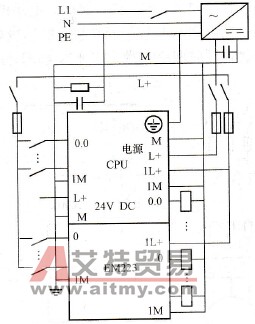

      图4-10    直流电源系统的外部接线    各类模块接入控制系统时，应采用0.5～1.5mm²的导线，通过螺丝钉固定在端子排上。I/O线与动力线、电源线应分开布线，并保持一定的距离，如需在一个线槽中布线时，须使用屏蔽电缆。    (4)通信线的连接。PLC一般设有专用的通信口。S7-200为RS485口，与通信口的接线常采用专用的接插件连接。    (5)扩展单元与主机的接线。将扩展单元接入CPU时，应在断开电源时进行。将扁平电缆的接头，插入对应接口即可。
