PLC的指令助记符（指令语句表）简介

    助记符语言又叫指令语句表，是PLC的命令语句表达式。用梯形图编程虽然直观、简便，但要求PLC配置较大的显示器方可输入图形符号，这在有些小型机上常难以满足，特别是在生产现场编写调试程序时，常要借助于编程器，它显示屏小，采用的就是助记符语言。应该指出的是不同型号的PLC，其助记符语言也不同，但其基本原理是相近的。编程时，一般先根据要求编制梯形图语言，然后再将梯形图转换成助记符语言。表3-1是采用三菱FX型PLC指令语句表完成图3- 14 (b)功能编写的程序。

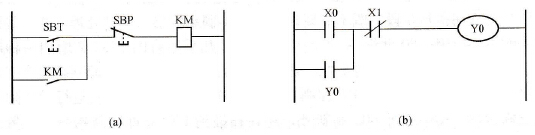

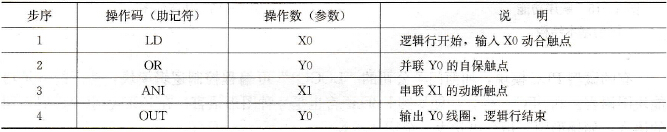

  图3-14    继电器接线图及其等效PLC梯形图    表3-1    PLC指令语句表[图3-14(b)]
    指令语句表是由若干条语句组成的程序，语句是程序的最小独立单元。每个操作功能由一条或几条语句来执行。PLC的语句表达形式与微机的语句表达形式相类似，也是由操作码和操作数两个部分组成。    操作码用助记符表示（如LD表示取，OR表示或等），用来执行要执行的功能，告诉CPU该进行什么操作如逻辑运算的与、或、非；算术运算的加、减、乘、除；时间或条件控制中的计时、计数、移位等功能。    操作数一般由标识符和参数组成。标识符表示操作数的类别，例如表明是输入继电器、输出继电器、定时器、计数器、数据寄存器等。参数表明操作数的地址或一个预先设定值。
