三菱FX系列PLC的位右移、位左移指令[SFTR、SFTL(F

    位右移指令SFTR的格式和功能说明如图6-54所示。n1为指定位元件长度，n2指定移位位数，且有n2<n1 <1 024。当X0为ON时，执行该指令，向右移位。每次4位向前一移，其中X3～X0→M15～M12，M15～M12～M11～M8，M11～M8→M7～M4，M7～M4→M3～M0，M3～M0移出，即从高位移入，低位移出。

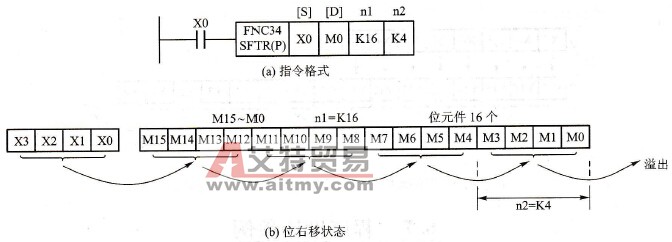

    图6-54    位右移指令格式与功能说明    SFTR( P)为脉冲型指令，仅执行一次。用SFTR为连续型指令，移位操作每个扫描周期执行一次。    SFTL为位左移指令，指令格式和移位说明与SFTR类同，只是向左移位。SFTL( P)为脉冲型指令，SFTL为连续型指令，不再重复。
