三菱FX系列PLC的数据交换指令[XCH(FNC17)]

来源：艾特贸易2017-06-04

简介1 ．指令说明数据交换指令 XCH 的格式与功能如图 6-38 所示，当 X0=ON ，则操作数中 [D1] 、 [D2] 即 (D10) 、 (D11) 中的数据进行交换。如果 ( D10)=150 ， (D11)=200 ，执行该指令 XCH 后 (D10) =200,

    1．指令说明    数据交换指令XCH的格式与功能如图6-38所示，当X0=ON，则操作数中[D1]、[D2]即(D10)、(D11)中的数据进行交换。如果( D10)=150，(D11)=200，执行该指令XCH后(D10) =200, (D11) =150。

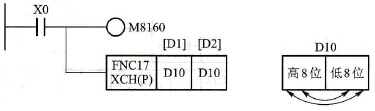

XCH指令格式与功能     图6-38    XCH指令格式与功能    若[D1]、[D2]为同一地址号时，在特殊继电器M8160接通后，表示数据的高八位与低八位交换，同理用[(D)XCH]指令，在该条件下表示高十六位与低十六位交换，如图6-39所示。
XCH指令的特殊说明     图6-39    XCH指令的特殊说明    2．注意事项    该指令用脉冲执行型较好，即[XCH(P)]可达到一次交换数据的效果。若采用连续执行型[XCH]，则每个扫描周期均在交换数据，这样最后的交换结果就不能确定，在编程时应引起注意。
