FX-20P-E编程器的监视/测试操作

    监视功能是通过FX - 20P -E的显示屏监视和确认在连机方式下PLC的动作和控制状态。它包括元件的监视、导通检查和动作状态的监视等。    测试功能是由FX - 20P -E对PLC元件的触点和线圈进行强制ON/OFF以及参数的修改来进行的。它包括强制ON/OFF，修改T、C、D、Z、V的当前值，T、C的设定值，文件寄存器的写入等内容。监视／测试的基本操作如图3 -27所示。

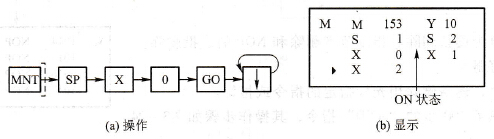

    图3-27    监视/测试的基本操作    1．元件监视    (1)监视指定元件    对于指定元件，可监视其ON/OFF状态、设定值、当前值。    例：依次监视X0及其以后的元件操作步骤和显示如图3-28所示。
    图3-28    依次监视X0及其以后元件的操作和显示    ①按[ MNT/TEST]键显示“M”状态后，按[SP]键，键入元件符号、元件号。    ②按[ GO]键，有“■”标记的元件为ON状态，没有“■”标记的元件为OFF。    ③通过按[↑]、[↓]键，可以监视前后元件的ON/OFF状态。    (2)监视定时器、计数器    对于定时器、计数器，可以监视其当前值和设定值，并通过有无“■”标记监视其输出触点的ON/OFF状态。    例：监视Tl00和C99元件操作步骤和显示如图3-29所示。
    图3-29    监视T100和C99的操作和显示    2．元件的通、断检查    根据步序号或指令读出程序，监视元件线圈的动作及触点的通、断。    例：读出第126步，作元件通、断检查，其操作步骤和显示如图3-30所示。
    图3-30    元件通、断的检查操作和显示    ①按[ MNT/TEST]键，选择“M”状态。    ②按[ STEP]键，输入步序号。    ③按[ GO]键，进行元件通、断检查。有“■”标记的元件为ON状态，没有“■”标记的元件为OFF。    ④通过按[↑]、[↓]键，可以滚动检查前后步序号对应程序中元件的ON/OFF状态。    3．动作状态的监视    利用步进指令，监视S状态（状态号从小到大，最多为8点），其操作步骤如图3-31所示。    4．强制ON/OFF    进行元件的强制ON/OFF，先进行元件监视，然后转入测试功能，键入[SET]对元件强制ON，键入[RST]对元件强制OFF。基本操作如图3-32所示。
    图3-31    监视S状态的操作
    图3-32    强制ON/OFF的基本操作    具体操作步骤如下：    ①按[ MNT/TEST]键，选择“M”状态。    ②按[ SP]键，键人元件符号、元件号。    ③按[GO]键，使元件处于监视状态。    ④再按一次[ MNT/TEST]键，选择“T”状态。    ⑤按[ SET]键，元件被强制ON，按[RST]键，元件被强制OFF。    5．修改T、C、D、Z、V的当前值    进行元件监视后，再进入测试功能，就可以修改T、C、D、Z、V的当前值。    例：将32位计数器的设定值寄存器( D1、D0)的当前值K-12345修改为K10，其操作步骤如图3-33所示。
    图3-33    修改寄存器当前值的操作    ①对DO进行监视。    ②按[ MNT/TEST]键，选择“T”状态。    ③按[ SP]键，键入要修改的数值。    ④按[GO]键，修改完成。    6．修改T、C的设定值    元件监视或通、断的检查后，转入测试功能，可修改T、C的设定值。    例：将T5的设定值K300修改为K500，其操作步骤如图3-34所示。
    图3-34    修改T的设定值的操作    ①利用监视功能对T5进行监视。    ②按[ MNT/TEST]键，选择“T”状态，按一次[SP]键，光标指向当前值。    ③再按一次[ SP]键，光标指向设定值。    ④键入新的设定值，按[ GO]键，设定值修改完成。
