PLC的左移与右移指令说明及使用举例

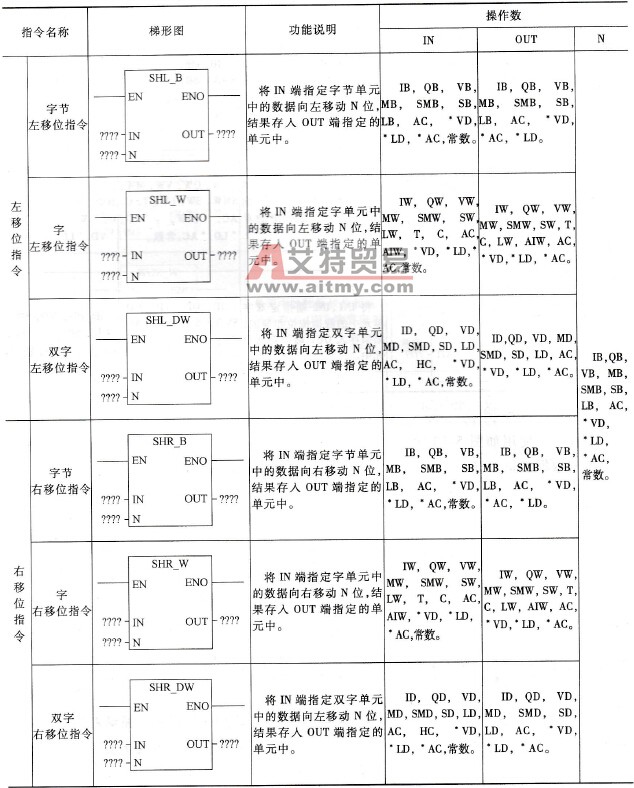

    左移位与右移位指令的功能是将IN端指定单元的各位数据向左或向右移动N位，结果保存在OUT端指定的单元中。根据操作数不同，左移位与右移位指令又分为字节、字和双字型指令。    1．指令说明    左移位与右移位指令说明如下：

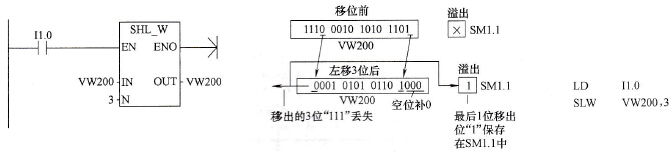

    2．指令使用举例    移位指令使用如图5-11所示，当I1.0触点闭合时，执行SHL_W指令，将VW200中的数据向左移3位，最后一位移出值“1”保存在溢出标志位SM1.1中。
    图5-11    移位指令使用举例    移位指令对移走而变空的位自动补0。如果将移位数N设为大于或等于最大允许值（对于字节操作为8，对于字操作为16，对于双字操作为32），移位操作的次数自动为最大允许位。如果移位数N大于0，溢出标志位SM1.1保存最后一次移出的位值；如果移位操作的结果为0，零标志位SM1.0置1。字节操作是无符号的，对于字和双字操作，当使用有符号数据类型时，符号位也被移动。
