S7-200系列PLC的CPU 222CN模块概述

    CPU 222CN模块集成了8个开关量输入点和6个开关量输出点，可连接2个扩展模块，最大可扩展到78路输入／输出点或10路模拟量。6K字节程序和数据存储空间，并具有4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。一个具有PPI通信协议、MPI通信协议和自由方式通信能力的RS-485通信编程口，其外形如图1 17所示，接线端子如图1-18所示。
    图1-17    CPU 222CN模块的外形

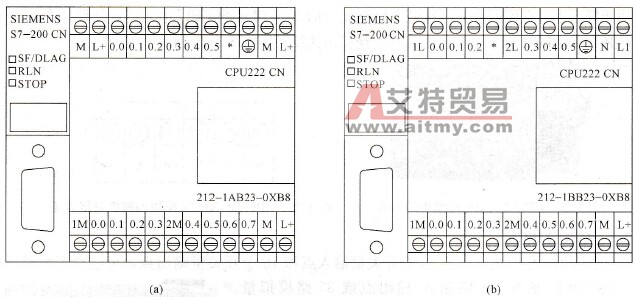

    图1-18    CPU 222CN模块的接线端子    (a) DC/DC/DC模块；(b) AC/DC/relay模块
