S7-200系列PLC的RS触发器指令

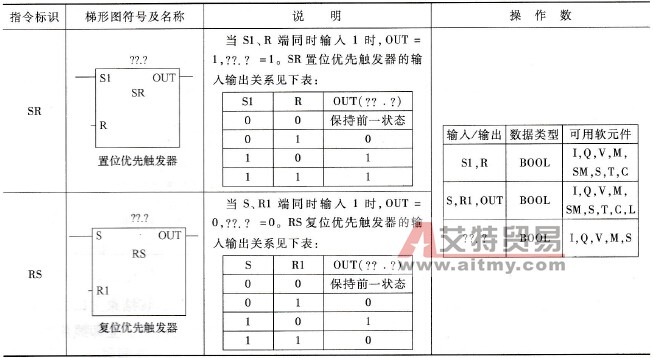

    RS触发器指令的功能是根据R、S端输入状态产生相应的输出，它分为置位优先SR触发器指令和复位优先RS触发器指令。    1．指令说明    RS触发器指令说明如下：

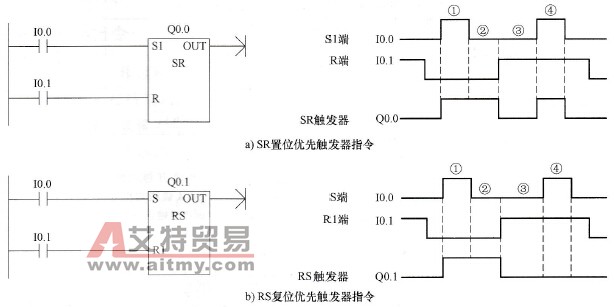

    2．指令使用举例    RS触发器指令使用如图3-3所示。
    图3-3    RS触发器指令使用举例    图3-3a使用了SR置位优先触发器指令，从右方的时序图可以看出：①当I0.0触点闭合(SI=1)、I0.1触点断开(R=0)时，Q0.0被置位为1；②当I0.0触点由闭合转为断开(SI=0)、I0.1触点仍处于断开(R=0)时，Q0.0仍保持为1；③当I0.0触点断开(SI=0)、I0.1触点闭合(R=1)时，Q0.0被复位为0；④当I0.0、I0.1触点均闭合(SI=0、R=1)时，Q0.0被置位为1。    图3-3b使用了RS复位优先触发器指令，其①~③种输入／输出情况与SR置位优先触发器指令相同，两者区别在于第④种情况：对于SR置位优先触发器指令，当S1、R端同时输入1时，Q0.0=1；对于RS复位优先触发器指令，当S、R1端同时输入1时，Q0.0=0。
